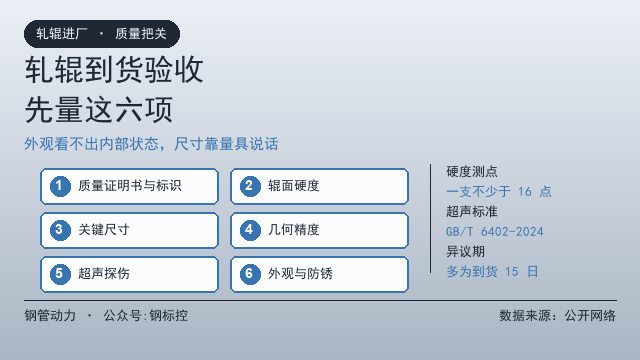

新辊到厂，箱子一开眼看着光洁就签字入库，这种做法在生产旺季很常见，代价往往要等上机之后才体现。辊是有偏心构造的重型零件，外观看不出内部状态，尺寸也要靠量具说话。把验收拆成固定的六项，每次照单执行，能挡掉大部分来料质量问题。

第一项是质量证明书与实物标识的核对。GB/T 31936-2015《焊接钢管轧辊》规定了这个产品的标识、包装、运输、贮存和质量证明书要求，供方应当随货提供。核对的重点是牌号、炉批号、热处理状态、硬度检验结果，以及这些信息是否与辊身上的钢印一致。缺少质量证明书的批次，建议直接退回，不要先上车后补。

钢印位置也要确认。常见的位置是辊颈端面或者辊身非工作面上，内容应当包含规格型号和炉号。这一步看着琐碎，但它是后续追溯的唯一线索。一旦几年后出现批量问题，没有炉号就只能整批报废。

第二项是辊面硬度。这是最能直接反映热处理质量的一项，也是最容易被放水的一项。测量方法依据 GB/T 13313-2008《轧辊肖氏、里氏硬度试验方法》，该标准规定了这两种硬度的表示、测试方法、数据处理和硬度换算表，适用于锻钢、铸钢及铸铁轧辊。

打点密度要够。习惯做法是沿辊身长度方向取三环，每环在圆周方向测四点，端面再补四点，一支辊至少 16 个点。只看平均值是不够的，同一支辊上任意两点的差值超过 3 HRC 时，就说明均匀性有问题，往往不是材料不均，而是淬火时冷却不均或者装炉位置不当。

这一项争议多，主要是换算惹的祸。肖氏、里氏与洛氏之间有换算关系，但并非简单的一一对应。GB/T 230.1-2018 规定的是洛氏试验方法，GB/T 231.1-2018 规定的是布氏试验方法，三者测量结果不能随手混用。合同里写清用哪种方法、在什么位置测、多少点合格，能省掉绝大部分扯皮，现场习惯见轧辊硬度现场怎么测，里氏还是肖氏。

第三项是尺寸。至少测量辊身外径、辊身宽度、总长、内孔直径或锥面、以及键槽的宽度与深度五项。其中辊身外径要在三个截面、每个截面四个方向测量，记录最大值与最小值，两者之差就是椭圆度，它是后续车削余量计算的基础。

外径测量还有一件事容易忽略：要在同一温度下量。辊子刚从车上卸下来时表面温度与车间室温可能差十几度，直径的变化量足以让数据失真。规范的作法是到货后静置六小时以上再量，尤其是对定径最后几架的辊，精度要求高，这一步不能省。

第四项是几何精度，重点是径向圆跳动与同轴度。测量时把辊顶在两端的中心孔上转动，用百分表沿辊面走一遍，跳动值直接决定管子外径的周期性波动。这个项目与目标值的选择，可以参照轧辊圆度同轴度怎么检。

需要提醒的是，GB/T 1184-1996 对同轴度的未注公差值未作规定。如果合同或者图纸上没有单独写同轴度，这项实际上等于没有约定。因此采购技术协议里应当把它写明，不要指望按未注公差兜底。

第五项是无损检测。锻造轧辊应当做超声探伤，重点查内部的缩管残余、夹杂和白点。现行标准是 GB/T 6402-2024《钢锻件超声检测方法》，2024 年 9 月 29 日发布、2025 年 4 月 1 日实施，同时代替了 GB/T 6402-2008 与 GB/T 1786-2008。验收等级怎么定、各等级代表什么缺陷，参见轧辊超声探伤，验收定几级。

要注意旧标准的问题。GB/T 6402-2008 已经被 2024 版代替，如果供方报告上写的还是 2008 版，说明这份报告不是按现行版本做的，可以要求重新出具。这不是吹毛求疵，两个版本在记录水平和验收标准上有实质差异。

第六项是外观与包装防锈。辊面不得有磕碰伤、锈蚀、裂纹，包装应当能承受正常运输。防锈包装的等级与要求参见 GB/T 4879-2016，存放期间的维护办法参见轧辊放着不用，怎么防锈。到货就锈的情况在南方梅雨季很常见，凡是包装破损的一律单独开箱检查。

运输损伤是最容易被漏掉的一环。辊身边缘的磕碰会在使用时发展为剥落源，而吊运过程中的磕碰通常发生在辊颈和辊身交接处，肉眼不易察觉。开箱时先看外包装有无变形，再看支撑块有没有移位，这一步能提前发现问题。

抽样还是全检，取决于批量和用途。同一批次少于五支的，建议全检；批量大的可以按 GB/T 2828.1 的思路抽取样本，但硬度一项无论如何要全检，因为它不需要破坏，成本极低，却能拦住绝大多数问题。

不合格怎么处理，最好提前写进合同。常见的三种处理方式是让步接收、降级使用、以及退货。轻微的尺寸超差可以走降级，判据参见轧辊磨小了，能不能降级接着用；硬度和探伤等级不达标的则不能让步，这类缺陷在使用中会放大。

索赔时效也要写清楚。多数合同约定到货后十五日内提出异议，超过期限视为验收合格。所以这六项必须在时限内做完，尤其是超声探伤，如果厂内没有设备需要外协，就要预留时间。到货就压着不开箱，等于自动放弃了异议权。

最后一点建议是把验收结果做成台账。每支辊一行，记录批次、炉号、硬度各点数值、关键尺寸、跳动值、探伤等级和处理结论。这张表在半年后回看时价值最大：它能告诉你哪个供方稳定、哪种材质适合你的工况，比任何口头推荐都可靠。

如果能把这六项做成一张印制好的验收卡，库房收货时逐项打勾签字，执行率会高很多。磨削之后如何复验孔型，可以接着看焊管轧辊磨削，孔型怎么验，两部分的记录串起来就是一副辊的完整档案。

验收标准这件事，各家做法差别不小，同行的经验很有参考价值。如果你的厂正准备新建一套轧辊验收流程，或者想找能承接第三方探伤的单位，可以到钢管动力发一条需求，说明规格和批量，会有专业机构联系。有成熟验收卡的同行欢迎到钢管动力分享模板。

常见问题（FAQ）

数据来源：来自公开网络

公众号:钢标控
