一个公寓项目，卫生间和厨房之间的隔墙用的是 100 毫米厚的蒸压加气混凝土板，水暖班组按老习惯，用 M8 膨胀螺栓把 DN50 的给水横管支架打在板墙上。三个月后，住户反映管子下沉，支架歪了，墙板表面崩出一圈碎屑，有一颗螺栓用手就能拔出来。

班组觉得是螺栓买差了。换了不锈钢的，重新打了一遍，半年后同样松动。

结论是：问题不在螺栓，在墙。蒸压加气混凝土板的抗压强度只有 2.5 到 5 兆帕，抗拉更低，膨胀螺栓靠孔壁挤压产生摩擦力，在这种低强度材料里，单颗 M8 的拉拔承载力只有 0.8 到 1.5 千牛，还不如在混凝土里的一颗小化学锚栓。

在这类墙上生根，思路要换：不是把螺栓打得更紧，而是把力传到别处去。

一、先算一下，一颗螺栓要扛多少

DN50 镀锌管，外径 60.3、壁厚 3.2，每米自重约 4.5 公斤，管内满水每米 2.3 公斤，加 30 毫米保温约 2 公斤，合计每米 8.8 公斤。支架间距按 GB 50242 第 3.3.8 条，不保温的 DN50 水平管最大 4.5 米，保温的 3 米。取 3 米，一根支架承担 26 公斤，即 0.26 千牛。

这个竖向力不算大。麻烦的是偏心。支架从墙面伸出 250 毫米，管道重心在挑臂端部，对墙产生一个力矩：0.26 千牛乘 0.25 米，0.065 千牛米。支架上下两颗螺栓间距 100 毫米，上排螺栓要额外承受 0.065 除以 0.1，0.65 千牛的拉力。

竖向力分摊到两颗螺栓，每颗 0.13 千牛。上排那颗要同时承受拉和剪，合力接近 0.66 千牛。

对比一下承载力。M8 膨胀螺栓在 C25 混凝土里，拉拔承载力设计值 6 千牛以上；在 ALC 板里，实测只有 0.8 到 1.5 千牛，还要乘安全系数。0.66 千牛看着没超，但这是静载，加上水锤、水泵启停、管道热胀的动载，峰值能到两倍。余量就没了。

还有一个衰减因素。ALC 板在潮湿环境里强度会降，卫生间墙面长期受潮，承载力再打个七折。这就是为什么刚装上去没事，三个月后开始松。

二、规范怎么要求的

JGJ/T 17《蒸压加气混凝土建筑应用技术标准》对管道支架有明确说法：管道支架应固定在结构构件上，不宜直接固定在砌块或板材上；必须固定时，应采取加强措施，比如预埋混凝土块、设置钢带或者采用对穿螺栓。

GB 50242 第 3.3.8 条给的是支架间距，这条只管「多远一个」，不管「往哪儿生根」。很多人只查了这一条，间距做对了，生根做错了。

JGJ 145《混凝土结构后锚固技术规程》管的是锚栓本身。它要求锚栓的边距、间距、基材强度都要满足产品要求，还要求现场做拉拔检验。ALC 板不在它的适用范围里，因为 ALC 不是混凝土，锚栓厂家的承载力表也不覆盖这种基材。拿混凝土的数据用在 ALC 上，是常见的错。

GB 50981《建筑机电工程抗震设计规范》要求，公称直径不小于 DN65 的给水管道要设抗震支吊架，侧向间距不大于 12 米、纵向不大于 24 米。抗震支架的锚固要求比普通支架更高，更不能直接打在轻质板上。

三、五种生根做法，按可靠性排

最可靠的是生根于结构。管道贴着轻质墙走，但支架不从墙上出，而是从楼板或者结构梁上吊下来，做成门型架，两根立杆从地面到顶板，横担固定在顶板上。这一套完全避开轻质墙，代价是占地方、费钢材。

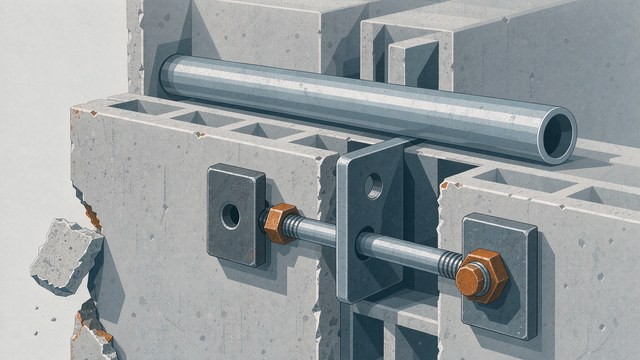

第二种是对穿螺栓加夹板。在墙板两侧各放一块 80×80×6 的钢垫板，用一根 M8 或 M10 的全螺纹螺栓对穿，两侧拧紧。力通过垫板分散到板面，承压面积从螺栓的几十平方毫米变成六千多平方毫米，局部压强降到 ALC 抗压强度以下。这个做法在 100 毫米板上最实用，前提是板是实心的、能钻孔，且孔位避开板内钢筋。

第三种是预埋混凝土块。砌筑或者安装墙板时，在支架位置预埋一块 200×200×墙厚的 C20 混凝土块，或者预埋一块 6 毫米厚的钢带。管道安装时螺栓打在混凝土块或钢带上，承载力与混凝土墙一样。这个做法效果最好，但必须在土建阶段就定好位置，装修阶段补不了。

第四种是化学锚栓加超大垫板。用植筋胶把螺杆粘在孔里，配合 100×100 以上的垫板分散压力。化学锚栓在 ALC 里的表现比膨胀螺栓好，因为胶体与孔壁是粘结而不是挤压，但承载力依然受基材强度限制，单颗 M10 大约 2 到 3 千牛。用这个做法必须现场做拉拔试验，每批抽 3% 且不少于 3 根。

第五种是改走吊架。管道不进墙、不贴墙，走吊顶内，从顶板吊下来。这一条在多高层住宅里最常用，因为吊顶本来就要做，管道走在吊顶里，支架全部生根在顶板上，与轻质墙没有关系。

四、穿墙那一段，另有三个要求

管道穿过轻质隔墙，要设套管。GB 50242 第 3.3.13 条规定：管道穿过墙壁和楼板，应设置金属或塑料套管；安装在墙壁内的套管，其两端与饰面相平。这一条对轻质墙同样适用，具体尺寸在 镀锌管穿墙，套管留多大 里有对照表。

套管的固定是个细节。砖墙和混凝土墙可以把套管砌进墙里或者用砂浆填实，轻质板墙不行，砂浆与板材粘结差，套管一受力就松。做法是用对穿螺栓把套管两端的法兰盘夹在板面上，或者在板的两侧各加一块小钢板。

第三是封堵。轻质隔墙经常是防火分区的一部分，管道穿过去之后，套管与管子之间的环形缝要按防火封堵做，材料用阻燃密实材料加防火密封胶，不能用发泡胶。封堵组件的耐火性能不应低于被贯穿墙体的耐火极限，这一条在 镀锌管穿楼板，防火封堵怎么做好 里讲得比较细，穿墙的逻辑相同。

五、支架本身的构造也要改

支架贴墙安装时，挑臂越长，力矩越大。在轻质墙上，挑臂建议不超过 200 毫米，能用短挑臂就不用长的。管子离墙近一点，力矩小一半，螺栓的拉力也小一半。

支架与墙之间加一块橡胶垫或者弹性垫，能吸收振动。水泵启停、水锤、管道热胀，这些动载对螺栓的疲劳损伤比静载更厉害。垫片还能隔开钢支架和墙面，避免局部压碎。

支架的螺栓不要用自攻钉。自攻钉在 ALC 里几乎没有承载力，只适合挂画。也不要用塑料胀塞，塑料胀塞的承载力更低，两三年就老化。

管道与支架之间要有管卡，管卡内衬橡胶。管子直接搁在角钢上，热胀冷缩时会磨，磨掉锌层，磨出锈。管卡间距和支架间距的关系，在 镀锌管支吊架，多远装一个 里有分档表。

六、热胀这一笔，轻质墙上更容易出事

钢管的热膨胀系数是每米每摄氏度 0.012 毫米。一根 12 米长的热水横管，水温从 10 度升到 60 度，伸长约 7.2 毫米。这 7 毫米如果被两端固定的支架卡死，管子就会往侧向拱，把支架往外推。

在混凝土墙上，支架扛得住这个推力；在轻质墙上，支架本身就先松了。所以轻质墙上的管道，要设滑动支架和固定支架，让管子有地方伸。固定支架放在中间，滑动支架分布在两侧，滑动面用聚四氟乙烯垫片，摩擦系数低。

水平管过长时，还要设伸缩节或者自然补偿弯。补偿的做法在 镀锌管伸缩节，该装在哪 里讲过，位置放在两个固定支架的中点，位移均分到两端。

七、现场怎么验，三招就够

拉拔试验。用便携式拉拔仪，按锚栓数量的 3% 抽检，且不少于 3 根，加载到设计值的 1.5 倍，持荷 2 分钟，无位移为合格。这一步很多项目省了，省了之后就只能等住户投诉。

看墙面。支架周围 100 毫米范围内，板面不得有裂纹、崩边、起鼓。有崩边说明局部压强超了，即使当下没松，后面也会松。

看管子。用水平尺检查横管坡度，用卷尺量支架间距，用手压管子看有没有明显下沉。通水后观察 24 小时，接头不渗、支架不响为合格。

八、五种做法的造价差多少

按一组支架算。膨胀螺栓直打，材料不到 10 元，人工十分钟，最便宜，也最容易返工。对穿螺栓加两块垫板，材料 25 到 35 元，人工二十分钟，返工率低。化学锚栓加垫板，材料 60 到 90 元，还要等胶固化，人工四十分钟。预埋混凝土块，材料 30 元左右，但要占土建工期，协调成本高。门型架最贵，一组钢材加人工 200 元以上，只在管道集中或者荷载大的位置用。

返工的账要算进去。一组支架松了，要拆管、补墙、重装、恢复饰面，一户的返工成本在 300 到 500 元，还要赔误工。用对穿螺栓每组多花 20 元，一栋楼几百组，多花几千，能省掉一批返工，这笔账很清楚。

轻质墙上的管道支架、对穿螺栓、套管、防火封堵材料，都是小件但规格杂，工地常常缺这缺那。把墙板厚度、管径、支架形式、锚固方式列成清单发到钢管动力，做支架和管件的厂能按图加工，把垫板尺寸和螺栓规格一起配齐，省得现场拿冲击钻试运气。
