2025 年冬天，山东一个物流仓库做消防改造，DN100 镀锌管水平干管，吊架按八米一个点布。通水试压到 1.4 兆帕，管子中间明显往下坠，两个卡箍接口开始渗水。施工队先说管子有问题，又说是卡箍不配套，把料单翻出来一看，吊架数量比标准少了三成。

支架间距这件事，现场最容易凭经验。老师傅说三米一个、四米一个，听着都差不多，落到 DN100 的消防干管上，差一米就是几百公斤的荷载分配问题。管子不会当场断，它会慢慢弯，接口慢慢松，等到验收或者通水才暴露。

这篇把两张表、一笔受力账、几种支架做法摆开说，看完能自己排出间距。

一、间距先查表，别凭经验

GB 50242-2002 第 3.3.8 条给了钢管水平安装的支吊架最大间距。不保温管这一行：DN50 是 5 米、DN65 是 6 米、DN80 是 6 米、DN100 是 6.5 米、DN150 是 8 米。保温管这一行要短一档：DN50 是 3 米、DN65 是 4 米、DN80 是 4 米、DN100 是 4.5 米、DN150 是 7 米。

表里从 DN15 一直排到 DN300，查的时候看两件事，管径和保不保温。很多人只记住一个数，DN100 按 6.5 米排，碰上保温管就超了。保温管为什么排得密，不是标准写错，是保温层加重量。同样 DN100，裸管充水按 GB 50974-2014 表 12.3.20-1 取 22 公斤一米，保温以后 41 公斤一米，接近翻倍。支架扛的重量上去了，间距只能缩。

这张表是「不应大于」，不是「宜为」。设计图纸给了更密的间距，按图纸走；图纸没写，才退到这张表。现场常见的错误是把表里的数字当成推荐值，觉得拉大一点更省事更省钱，实际是把风险留给了接口。

二、消防管道另有一张表

消防给水的架空管道，GB 50974-2014 第 12.3.20 条单独给了间距，表 12.3.20-2 的口径比 GB 50242 宽：DN50 是 5 米、DN80 是 6 米、DN100 是 6.5 米、DN150 是 8 米、DN200 是 9.5 米、DN300 是 12 米。

两张表在 DN100 这一档刚好都是 6.5 米，小管径上差别明显。DN25 在 GB 50242 的不保温行里是 2.5 米，在消防这张表里是 3.5 米。做消防项目，先确认该套哪一本。喷淋系统还有一本 GB 50261，支架布置另有规定，支管上通常还要加密。

消防这张表后面还有一句容易漏的：吊架在管道的每个支撑点处，要能承受 5 倍于充满水的管重，支撑点的结构还要能承受管重再加至少 114 公斤的阀门、法兰、接头附加荷载。这一句是受力要求，不是间距要求。间距合格了，吊杆选细了，一样出问题。

三、算一笔受力的账

拿 DN100 不保温管举例，充水重量 22 公斤一米，间距 6.5 米，一个支架承担 143 公斤。按 5 倍系数，设计荷载 715 公斤。这个数字决定了吊杆直径、膨胀螺栓规格和吊点所在的结构。

现场常见做法是 M10 全螺纹吊杆配 M10 膨胀螺栓，单根吊杆的允许拉力在几百公斤量级，看着够。问题在膨胀螺栓，混凝土强度等级不同、钻孔深浅不够、孔内粉尘没吹干净，抗拔力能差一半以上。吊点打在加气块墙或者薄楼板上，更没法按常规算。

所以大管径的干管，吊点要么落在梁上、要么落在楼板加吊架横担，别直接吊在板底。跨度大的位置，用型钢横担把两根吊杆连起来，让荷载分散到两个点，比单点硬扛稳当。管径和壁厚的实际值，可以对照镀锌管壁厚下差，一半在镀锌之前里说过的复测办法先量清楚，重量算错一半出在这。

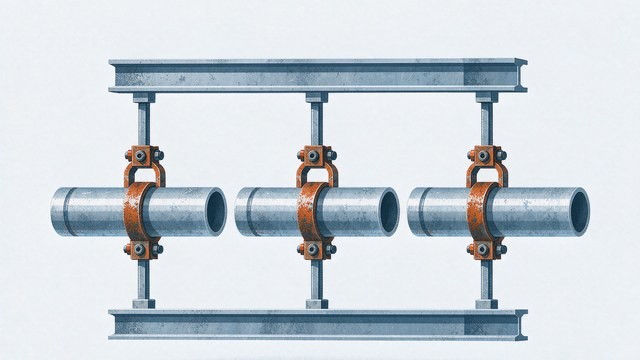

四、镀锌管不能焊支架，抱箍怎么选

碳钢管道做支架，习惯是直接焊一个角钢托在管子上。镀锌管不能这么干。焊接会把管身那一圈锌层烧掉，锌的沸点 907 摄氏度，电弧温度几千度，焊完那圈就是裸钢，从支架位置开始锈。GB 50242 第 4.1.3 条也把焊接限定在特定位置，要求焊接处二次镀锌。

常规做法是抱箍。U 型螺栓配横担，或者两片弧形卡箍对抱，靠螺栓把管子夹住。抱箍内径要和管子外径对得上，DN100 的外径 114.3 毫米，抱箍按 114 选，别按 100 选。抱得太松，管子会在箍里转和窜；抱得太紧，薄壁管会被夹出椭圆，滚过槽的管端尤其怕这个，镀锌管改沟槽，滚槽这步最费管里提过槽底壁厚已经被压薄。

抱箍的宽度也有讲究。窄抱箍接触面积小，局部应力高，长期振动会把锌层磨掉。宽度 25 毫米以上的抱箍，比 15 毫米的稳。装在立管上的管卡，宽度和圆弧贴合度比螺栓粗细更影响寿命。

吊杆的长度别省。管子离楼板太近，保温层做不上去，法兰螺栓也拧不动。常规留 150 到 250 毫米的净空，管道穿墙、穿楼板的位置还要按套管要求留出间隙，套管和管子之间的缝隙用阻燃密实材料填实。

五、异种金属接触，垫什么

支架一般是碳钢角钢或者槽钢，镀锌管外面是锌层，两者接触，加上现场潮气，就构成一个电偶对。锌比铁活泼，会优先腐蚀，接触面上出现一圈白锈，时间长了管子被咬出坑。

GB 50242 第 3.3.9 条在塑料管、复合管那一段明确要求，金属支架与管道之间要加衬非金属垫或套管。镀锌管虽然没在这条里点名，现场照这个做法处理是稳妥的：橡胶垫、聚四氟垫、PVC 垫片，垫在抱箍和管壁之间，把金属隔开。

不锈钢管配碳钢支架更要注意，不锈钢管道支吊架，间距和电偶怎么定里讲过这个组合的腐蚀机理。镀锌管的情况比不锈钢轻，锌本身就是牺牲阳极，被腐蚀的是锌不是钢，但接触面的白锈会污染环境和吊顶，室内明装项目还是要垫。

六、固定支架和滑动支架怎么分

管道通热水或者有温差，会伸缩。一根 30 米长的 DN100 管，温差 40 摄氏度，线膨胀量按 0.012 毫米每米每摄氏度算，伸长约 14 毫米。这个量必须在管系里有地方释放，否则全变成推力，推到支架和接口上。

固定支架把管子锁死，承受热胀推力，位置要落在结构强的梁柱上；滑动支架让管子能沿轴向移动。GB 50242 第 3.3.7 条要求，滑动支架要灵活，滑托与滑槽两侧留 3 到 5 毫米间隙，纵向移动量符合设计。间隙留不够，滑动支架变成固定支架，一排支架全在顶管子。

生活给水、消防这类常温管道，热胀量小，多数按滑动支架做就行，直管段超过三四十米再考虑加固定点或者伸缩节。热水、采暖系统的镀锌管，固定点必须按设计布，别自己省。

七、立管管卡装在哪

GB 50242 第 3.3.11 条给了明确数：楼层高度小于或等于 5 米，每层必须装 1 个管卡；楼层高度大于 5 米，每层不得少于 2 个。管卡安装高度距地面 1.5 到 1.8 米，两个以上管卡要匀称布置，同一房间的管卡要在同一高度。

现场常见的偏差是管卡装在离地两米二以上，图省事贴着梁底。高度差看着不影响受力，实际影响检修和观感，验收时是明摆着的不符合项。管井里的立管，管卡还要避开套管位置，别把荷载传到穿楼板那一段。

八、防晃支架什么时候加

消防管道通水时，水泵启停和水流冲击会让管子横向晃。GB 50974-2014 第 12.3.20 条列了几种必须设固定支架或防晃支架的位置：配水管宜在中点设一个，管径小于 DN50 可不设；配水干管、配水管、配水支管长度超过 15 米，每 15 米内至少一个，管径不大于 DN40 可不设；管径大于 DN50 的拐弯、三通、四通位置各设一个。

防晃支架的强度要满足管重、配件重、管内水重再加 50% 水平推力不损坏、不产生永久变形。这一段是很多人漏算的，普通吊架只考虑了竖向荷载，横向全靠管子刚度扛。

九、现场验收看这几处

量间距，从这头量到那头，按表对数，保温管单独列一列。看吊点，膨胀螺栓有没有打在梁上、孔深够不够、有没有空鼓。看抱箍，有没有垫片、宽度够不够、螺栓有没有拧到压紧但不夹扁。

看防晃支架，拐弯和三通位置有没有漏。看立管管卡，高度在不在 1.5 到 1.8 米之间。这四项查完，支架这一块基本就站稳了。管材、卡箍、支架型钢要成套询价，可以到钢管动力发布供需信息，把管径、壁厚、间距要求、支架材质写清楚，供应商报得准，现场也少改。
