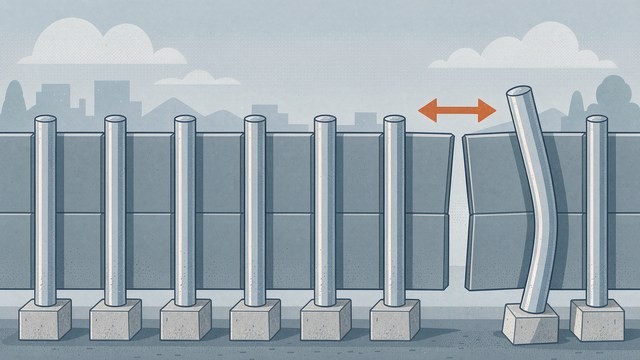

一段城区高速的声屏障，立柱高 4.5 米、柱距 2 米，屏体高 3.5 米，立柱用的是 Φ168 乘 6 的热镀锌圆管。装完第二年遇到一次强对流天气，事后检查发现有三根立柱明显往路侧弯，屏体之间的缝隙张开了一指宽。
施工方认为是风太大，属于不可抗力。设计方复核之后承认，强度算过，是够的，但没算挠度。
这件事说明一个常被混淆的点：声屏障立柱的壁厚，往往不是强度定的，是变形定的。强度算下来只要三毫米，可三毫米的柱子在大风里会晃到屏体错位、密封失效、螺栓松动。行业里真正控制截面的是挠度限值，不是应力比。
把这两件事分开算，才知道壁厚该给多少。
GB/T 51335-2018《声屏障结构技术标准》是这一行的主规范。第 5.5.1 条明确，钢立柱和金属屏体应进行防腐处理。第 5.4.9 条规定，采用冷轧镀锌钢板制作的屏体，其框架及龙骨的板材厚度不应小于 1.0 毫米。第 5.4.11 条对屏体与立柱的连接给了三条硬指标：屏体在立柱内的嵌入长度不应小于 25 毫米；卡件宽度不应小于 25 毫米；极端位移后卡件与立柱翼板的接合宽度不应小于 70%，且卡件应以不锈钢螺栓或铆钉固定，不得采用活动式卡件。
第 5.4.12 条还要求，声屏障应利用结构钢筋或金属构件形成电气贯通，并与综合接地端子连接。这一条在雷暴多发区和电气化铁路段是验收必查项。
规范对屏体框架给了 1.0 毫米的下限，对立柱没有直接给壁厚数字，而是要求按荷载计算。这个留白正是现场容易出问题的地方：计算的人只算了强度，没算变形。
按 GB 50009《建筑结构荷载规范》，基本风压取 50 年重现期，大部分地区 0.4 到 0.55 千帕，沿海 0.7 到 0.85。取 0.55 千帕作为例子。
声屏障是悬挑的挡风结构，体型系数按 1.3 取。柱距 2 米、屏体高 3.5 米，一根柱子承担 7 平方米的受风面积。风压乘面积乘体型系数，一根柱子承受的水平力是 7 乘 1.3 乘 0.55，约 5.0 千牛，也就是 500 公斤力。
这个力作用在受风面的形心，离柱脚 1.75 米，柱脚弯矩是 5.0 乘 1.75，8.75 千牛米。
柱距和屏高是放大项。柱距从 2 米改到 2.5 米，力增加 25%；屏高从 3.5 加到 4.0，力增加 14%，力臂也增加，弯矩增加约 30%。改造项目里加高屏体不加立柱，是常见的错误。
Φ168.3 乘 6 的圆管，外径 168.3 毫米，内径 156.3 毫米。截面惯性矩按圆环公式算，外径四次方减内径四次方，乘圆周率除以 64，得到约 1.01×10⁷ 四次方毫米。抗弯截面模量是惯性矩的两倍除以直径，约 1.20×10⁵ 立方毫米。
弯矩 8.75 千牛米，换算成 8.75×10⁶ 牛毫米，除以截面模量，弯曲应力 72.8 兆帕。Q235 的屈服强度 235 兆帕，设计强度取 215，应力比只有 0.34。也就是说，这根柱子按强度看，富余将近三倍。
把壁厚往下减，减到 3 毫米，截面模量还有 6 万多，应力 140 兆帕左右，强度依然够。这就是为什么有人敢用薄壁管，也是为什么薄壁管出事时大家都觉得意外。
悬臂柱在均布或集中荷载下的柱顶位移，按力乘高度的三次方，除以三倍弹性模量乘惯性矩。取钢材弹性模量 206000 兆帕。
5.0 千牛、4.5 米、惯性矩 1.01×10⁷，代进去算，柱顶位移 72.9 毫米。
声屏障立柱的挠度限值，工程上按 L/200 控制，4.5 米对应 22.5 毫米。72.9 毫米是限值的三倍多。这就是现场看到的「明显往路侧弯」，风一停它弹回来，但屏体缝隙已经张开，密封条被拉坏，雨水进去，几年后屏体内部锈。
反算需要的惯性矩。要满足 22.5 毫米，惯性矩不得低于 3.28×10⁷ 四次方毫米，是现在这根的三倍多。
Φ219.1 乘 8 的惯性矩 2.96×10⁷，还差一点，位移 25 毫米。Φ219.1 乘 10 的惯性矩 3.60×10⁷，位移 20.5 毫米，过线。所以同样是圆管，从 Φ168 换到 Φ219 还不够，壁厚也得跟着加到 10。
这也是为什么实际工程里，4 米以上的声屏障立柱大多用 H 型钢而不是圆管。H 型钢在强轴方向的惯性矩大，同样重量下刚度高得多，而且屏体能卡进翼缘之间，正好满足嵌入 25 毫米的要求。圆管做立柱，屏体只能外挂，卡件和抱箍的构造更复杂。
第一个下限是防腐余量。热镀锌层在户外 C3 环境每年消耗 0.7 到 2.1 微米，C4 环境 2.1 到 4.2 微米。锌层消耗完之后，钢开始锈，锈蚀速率按每年 0.03 到 0.05 毫米算，25 年设计寿命要留 0.75 到 1.25 毫米。双侧腐蚀，余量要按两面算，实际取 1.5 毫米更稳。
第二个下限是局部稳定。圆管的径厚比不宜超过 100，Φ168 对应壁厚不小于 1.7 毫米，这一条不难满足。但如果柱子要承受撞击或者人为破坏，薄壁管一撞就凹，凹了之后积水，锈从凹坑起。
第三个下限是连接。柱脚法兰要焊，屏体卡件要打孔，焊接和开孔都会削弱截面。壁厚 4 毫米以下的管子，焊脚一烧就透，开孔之后剩余截面不够。工程上立柱壁厚一般不低于 6 毫米，主要不是为了受力，是为了能焊、能栓、能扛住施工误差。
柱子算得再对，柱脚做不好一样倒。柱脚承受 8.75 千牛米的弯矩，靠地脚螺栓的抗拔来平衡。按螺栓间距 300 毫米算，单侧螺栓拉力约 29 千牛。M24 的 8.8 级螺栓，抗拉承载力远大于这个数，控制项不是螺栓本身，是混凝土的锚固。
基础混凝土不低于 C25，地脚螺栓的锚固长度按不小于 20 倍直径取值，M24 就是 480 毫米。螺栓要与基础钢筋点焊固定，浇筑时不能歪。法兰与基础之间要留 50 毫米的二次浇筑层，用无收缩灌浆料填实，灌浆前把基础表面凿毛、清理、湿润。
柱脚还要排水。法兰坐在基础上，雨水顺着柱子流下来，积在法兰和基础之间，螺栓和法兰下表面长期泡水，这是声屏障立柱最早锈的地方。做法是法兰下表面做防腐涂层，基础顶面做 2% 的排水坡，四周抹圆角。
管柱本身也要排水。柱顶加封板，柱底侧面开排水孔，孔径不小于 10 毫米。封闭的管腔里如果有冷凝水，从内部锈穿，外面看不出来，等发现时已经透了。
GB/T 13912 对热浸镀锌层有明确分档：工件厚度不小于 6 毫米时，平均厚度 85 微米、局部 70 微米；3 到 6 毫米时，平均 70、局部 55；1.5 到 3 毫米时，平均 55、局部 45。按 ISO 9223 的腐蚀等级，85 微米在 C3 环境对应 40 年以上，在 C4 环境 20 到 28 年，在 C5 沿海或除冰盐环境 10 到 14 年。
北方用除冰盐的路段，属于 C5，单靠镀锌层撑不到 25 年，要做双相防腐：热镀锌打底，加环氧封闭漆，再加聚氨酯或者氟碳面漆，总干膜厚度 200 微米以上。这一套在 码头上的镀锌管，怎么防盐雾 里也有类似做法，海边和撒盐路段的逻辑是一样的。
焊接和切割的破坏处必须补。热喷锌或者富锌涂料，修复层厚度不小于 100 微米，这是 GB/T 13912 对修复层的要求。补之前把飞溅和焊渣清干净，否则补层粘不住，一年就起皮。
看壁厚。用超声测厚，按 GB/T 11344，每根柱测三点，取最小值，负偏差不得超过 10%。
看锌层。用磁性法按 GB/T 4956 测，每根柱不少于五个点，平均值不低于设计值。
看垂直度。立柱垂直偏差不超过柱高的千分之三，全高不大于 10 毫米。这一条比强度更容易出问题，基础预埋偏了，柱子只能歪着装。
看连接。屏体嵌入长度不小于 25 毫米，卡件宽度不小于 25 毫米，卡件用不锈钢螺栓或铆钉，不能用自攻钉。
看接地。用接地电阻测试仪测，按设计要求，一般不大于 10 欧姆。金属立柱和屏体要电气贯通，接头处不能只靠螺栓压接，要有跨接线。这一点跟 镀锌管能不能当接地体 里讲的跨接是一回事，凡是靠螺栓连接的部位，都不能当成可靠的电气通路。
声屏障的立柱、屏体、卡件、地脚螺栓，规格按项目定，批量不大但要求细。把屏高、柱距、风压、防腐等级、接地要求列成清单发到钢管动力，做声屏障构件和热镀锌型材的厂能按图报价，锌层厚度和材质也能写进合同，省得现场为壁厚和镀层扯皮。
声屏障立柱的壁厚，是强度定的吗？
不是。4.5 米高、2 米柱距、3.5 米屏体，风压 0.55 千帕，Φ168×6 的弯曲应力只有 72.8 兆帕，应力比 0.34。真正控制截面的是挠度，同样工况柱顶位移 72.9 毫米，限值只有 22.5 毫米。
挠度不满足，加壁厚有用还是加大直径有用？
加大直径更有效。惯性矩与直径的四次方成正比，与壁厚近似一次方。Φ168×6 的惯性矩 1.01×10⁷，要满足 L/200 需要 3.28×10⁷，只能靠 Φ219×10 这类截面，或者改用 H 型钢。
为什么实际工程多用 H 型钢做立柱？
同样重量下强轴惯性矩大，刚度高；屏体可以直接卡进翼缘之间，正好满足 GB/T 51335 要求的嵌入长度不小于 25 毫米、卡件宽不小于 25 毫米；柱脚法兰和螺栓布置也更方便。
立柱壁厚有个下限吗？
工程上一般不低于 6 毫米。不是为了受力，是为了留 1.5 毫米的防腐余量、保证焊接不开天窗、开孔后剩余截面够用，以及抵抗撞击和人为破坏。薄壁管一撞就凹，凹坑积水，锈从那里起。
柱脚为什么最容易锈？
雨水顺柱流下，积在法兰与基础之间，螺栓和法兰下表面长期泡水。做法是法兰下表面做涂层、基础顶面做 2% 排水坡、二次灌浆用无收缩料填实，管柱本身还要在柱顶封板、柱底开排水孔。
