一栋办公楼的屋面明装给水横管，八十米长，两头各接一根立管。夏天中午太阳晒透，管子里咔咔响，像有人敲。冬天早上，靠墙那个螺纹接头开始渗水，一年紧一次，越紧越漏。

维修队加了一个波纹伸缩节，装在离弯头半米的位置。半年后，伸缩节的波纹被拉开，波峰处渗水。拆下来一看，运输拉杆还挂着没拆，两端的管子把伸缩节硬拽成了斜的。

先给结论：伸缩节不是装上就管用。要先算管子伸多少，再定固定支架的位置，再按补偿量选型号，冷态安装时预拉一半。缺了固定支架，伸缩节只是把应力换了个地方，从接头挪到了波纹上。

一、先算管子要伸多少

钢管受热会伸长，伸多少有个简单公式：伸长量等于线膨胀系数乘管长乘温差。钢材的线膨胀系数取 0.012 毫米每米每度，也有取 0.0133 的，工程上按 0.012 算偏安全。

八十米管子，温差四十度，伸长量是 0.012 乘 80 乘 40，等于 38.4 毫米。这个数比很多人想的大，接近四厘米。

屋面上的管子温差更大。夏天管壁被晒到六七十度，冬天夜里管壁可能到零下，中间的温差能到七十度以上。同样八十米，伸长量到 67 毫米。

这些伸长如果没地方去，就变成推力。管子两端被固定死，中间又不让弯，推力等于弹性模量乘截面积乘应变，一根 DN100 的管子，几十千牛的力顶在支架和接头上。螺纹接头是最先扛不住的，所以先渗水。

温差还要看安装时机。冬天装的管子，到夏天是伸长；夏天装的，到冬天是收缩。预变形量要按安装温度和运行温度的中间值来定，不能一律按最热算。

二、补偿有三种办法，不是只有伸缩节

第一种是自然补偿，靠管道本身的弯头吸收变形。L 形、Z 形、U 形的管段，弯头本身就是柔性元件，管子伸长时弯头微微转一点，应力就释放了。这是最省钱的办法，设计时把管道路由布成有弯的形状就行。

自然补偿的能力有限，长直段中间没有弯头就没法用。而且弯头会承受弯矩，支架要能扛住。

第二种是方形补偿器，用四个弯头拼一个 U 形，靠 U 形的两个臂弯曲吸收变形。补偿能力大，从几十毫米到两百多毫米，可靠性高，不怕老化。缺点是占地方，水阻大，外形不好看。

第三种就是波纹伸缩节和套筒伸缩节。波纹靠金属波纹管的弹性变形，体积小、补偿量大、不用占地方，缺点是怕焊渣、怕拉杆没拆、怕侧向受力。套筒靠填料密封滑动，补偿量大，但会渗漏，填料要定期换。

民用建筑给水，屋面长直管优先做自然补偿，实在做不了才上波纹伸缩节。工业管道和热力管道用得多，那是有专门的设计计算。

三、装在哪，比装不装更要紧

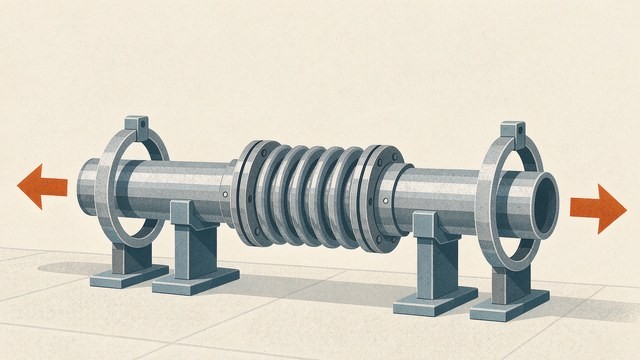

波纹伸缩节要装在两个固定支架之间的中点。道理很简单：管子从两端往中间伸，中点不动，两边的伸长量相等，伸缩节两头各承担一半。

如果装偏了，靠近一端，那一侧的管子短、伸长量小，另一侧长、伸长量大，伸缩节要吸收的量就不对称，波纹一侧被压死、一侧被拉开。拉开的那侧，波峰处应力最大，先裂。

不能装在弯头紧后面。弯头处的管子会转动，伸缩节跟着受弯，波纹最怕侧向位移。前面那个案例就是装在半米外，弯头一转，伸缩节被拽斜，半年就漏。

伸缩节两侧要设导向支架。导向支架的作用是让管子只能沿轴向滑动，不许横向摆。第一道导向支架离伸缩节 1 到 2 倍管径，第二道在 4 倍管径以内，再往外可以按常规间距。

固定支架的间距按补偿量定。一个补偿量 50 毫米的伸缩节，管长温差 40 度，能覆盖的管长是 50 除以 0.012 除以 40，约 104 米，一边 52 米。实际取值要留余量，取七成左右。

四、固定支架要扛多大的力

很多人以为固定支架只是把管子卡住，其实它扛的力很大。波纹伸缩节受内压时，会在两端产生一个盲板力，等于压力乘有效面积。

DN100 的波纹伸缩节，有效面积约 130 平方厘米。工作压力 1.0 兆帕时，盲板力等于 1.0 乘 0.013 平方米，约 13 千牛，折 1.3 吨。

再加上波纹的弹性反力。刚度按 200 牛每毫米、位移 20 毫米算，反力 4 千牛。两项加起来 17 千牛。

这个力要传到结构上。固定支架如果是用膨胀螺栓打在砖墙上，基本扛不住；要打在混凝土梁柱上，或者做成落地支架。支架的焊缝、螺栓、锚固长度都要按这个力算。

还有一个容易被忽略的力：管道自重和水的重量。DN100 的管子装满水，每米二十多公斤，支架间距六米，一个支架扛一百多公斤，这是竖向的，跟推力叠加以后，支架的受力方向是斜的。

五、预拉伸怎么算，别凭感觉

波纹伸缩节出厂时是自由长度，安装时要把它预拉到某个位置，让它在运行时处于中间行程。这个预拉量有公式，不是一个固定比例。

预变形量等于总补偿量乘以一个系数，系数等于二分之一减去安装温度与最低温度之差除以最高温度与最低温度之差。

举例：总补偿量 40 毫米，最低温度 0 度，最高 70 度，安装时 20 度。系数等于 0.5 减 20 除以 70，等于 0.214。预变形量 8.6 毫米。

如果冬天零下五度安装，系数等于 0.5 减 5 除以 75，等于 0.433，预变形量 17.3 毫米。安装温度越低，预拉量越大。

工程上常说的「预拉一半」是简化做法，前提是安装温度接近年平均温度。如果安装温度明显偏离，按公式算更准。预拉的偏差控制在正负 5 毫米以内，拉多了压多了都会让波纹提前疲劳。

预拉要在两个固定支架都装好、管子就位以后做，不能一边对口一边硬拽。硬拽会把波纹扭变形，装上去就有内应力，寿命短一半。

六、五个常见错法

第一个错，运输拉杆没拆。伸缩节出厂时带拉杆，防止运输中波纹被拉坏。安装完、固定支架就位以后必须拆掉，有的还要求松开到刻度。拉杆不拆，伸缩节就是个刚性短管，一点补偿能力都没有，应力全跑到别处去了。

第二个错，没有固定支架。只装伸缩节不设固定支架，管子整体在滑动，伸缩节吸收的是「整根管子的位移」，不是「两端之间的相对位移」，波纹被拉到极限。

第三个错，拿伸缩节当软接用。水泵出口要装橡胶软接，减振用的，不能用波纹伸缩节代替。伸缩节不承担减振功能，装在泵出口反而会被振动疲劳。

第四个错，焊渣烧波。装伸缩节的时候，附近的焊接作业没做保护，焊渣掉在波纹上，烧出小坑。这些坑是应力集中点，运行几个月就裂。装完要用防火布盖住，或者先焊完再装。

第五个错，吊装绳绑在波上。波纹管壁只有零点几毫米，吊装绳一勒就变形。吊装要绑在端管上，不能碰波纹。

七、镀锌管用伸缩节，多了几件事

镀锌管的伸缩节，接口优先用法兰，不用螺纹。螺纹连接在反复伸缩下会松，松了以后渗水，渗水以后螺纹锈死，下次拆不下来。法兰拆装方便，垫片换了就行。

伸缩节本体一般是碳钢或者不锈钢，镀锌管接上去，两种金属接触，接口处要做防腐。法兰螺栓用热浸锌或者不锈钢的，装完涂油脂。

镀锌层在波纹上是没有的，波纹管太薄，镀不上均匀的锌。所以波纹伸缩节在潮湿环境里会锈，室外安装要做外护或者选不锈钢波纹。屋面上日晒雨淋，碳钢波纹三五年就开始点蚀。

管道外壁的锌层在伸缩过程中也会被支架磨掉。滑动支架和管子接触的地方，最好加滑动板或者聚四氟垫片，减少摩擦，也保护锌层。磨掉的地方补锌，按 GB/T 13912 补到 100 微米。

屋面上的管子还要防冻。冬天管子里有水，夜里结冰，冰的体积膨胀会把管子顶裂，伸缩节也扛不住。保温加伴热是常规做法，镀锌管冻住了，能浇开水吗 里讲过冻管的处理，预防比解冻省事。

八、验收和维护

装完先看三件事：拉杆拆了没有，两端法兰的平行度够不够，波纹有没有被焊渣碰伤。法兰平行度按规范不大于外径的千分之一点五，且不大于 2 毫米。

然后量长度。冷态下量一下伸缩节两端面之间的距离，记在设备台账上。这个数就是以后判断波纹有没有被拉过头的基准。运行一个冷热循环以后再量一次，差值应该在预变形量附近。

试压的时候盯着伸缩节。压力上来，盲板力出现，固定支架如果没做好，这时候就能看出来，支架变形、焊缝开裂、管子位移。有问题当场处理，别等交付以后。

运行以后每年看一次。看波纹有没有明显变形、有没有锈蚀坑、法兰有没有渗。发现波峰有白色水痕，就是渗漏的开始，别拖。

采购伸缩节，补偿量、压力等级、接口形式、材质、长度、是否带拉杆，要一次写清。可以到钢管动力发布需求信息，把管径、温差、管长一起给，让供货方算补偿量，比只说 DN100 靠谱。
