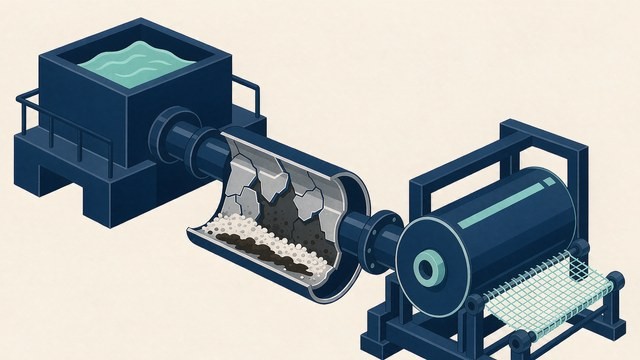

去一家中型造纸厂看他们的白水系统，管道井打开，镀锌管外壁还算完整，切开一段看内壁，锌层已经大面积没了，露出的钢基体上一层黑褐色的垢，管底沉积着一层白色的填料粉末，用手指一刮，底下是麻点状的坑。

厂里的设备主管说，这段管是两年前换的，当时选镀锌管是因为便宜、好买、现场能丝接。现在又开始渗水，一年补几次。

先把结论说清：造纸厂不是所有地方都不能用镀锌管，但用在制浆、漂白、纸机白水这三段，寿命基本按年算，有的地方按月算。这不是锌层薄厚的问题，是锌这个金属在造纸的介质里站不住。

要弄清这件事，得先把造纸的几个工段拆开看，每一段的 pH、温度、介质都不一样，对锌的侵蚀方式也不一样。

一、造纸厂的管道，要按工段分开看

造纸的流程长，从原料到成品，中间经过备料、蒸煮、洗涤、筛选、漂白、打浆、抄纸，每一段的介质都不一样。把整厂的管道当成一个系统来选材，是最容易出错的地方。

蒸煮段用的是白液，主要成分是氢氧化钠和硫化钠，pH 在 13 到 14，温度一百五十度上下，压力零点六到一点零兆帕。洗涤段是黑液，pH 12 到 13，温度八九十度，里面还有碱木素和硫化物。

漂白段最复杂。二氧化氯漂白是酸性，pH 2 到 5，还是强氧化剂；次氯酸盐漂白是弱碱性，pH 9 到 11，同样是氧化性的；过氧化氢漂白在碱性条件下进行。一段管道可能同时在受酸、碱、氧化三重的夹击。

纸机白水相对温和，pH 6 到 8，温度四五十度，但里面悬浮着细小纤维、碳酸钙、高岭土这些磨料，还有从浆料带上来的氯离子。

辅助系统是另一回事。清水、冷却水、消防、压缩空气这些地方，介质干净、温度不高、压力不大，镀锌管用得挺好。选材出错，往往是把工艺段的经验套到辅助段，或者反过来。

二、强碱段：锌是两性金属，碳钢反而更行

锌的耐蚀性有个窗口，pH 大致在 6 到 12.5 之间。在这个区间里，锌表面生成一层致密的氢氧化锌或者碱式碳酸锌，把基体护住。pH 低于 6，酸把膜溶掉；pH 高于 12.5 到 13，碱把膜转成可溶的锌酸盐，锌又开始溶解。

白液的 pH 在 13 以上，正好越过了这条线。锌在热浓碱里的溶解速度可以到每年零点几毫米到几毫米，温度越高越快。一百五十度的蒸煮温度，比常温高了上百开尔文，反应速率是常温的很多倍。

这里有个反直觉的地方：白液管道用碳钢，比用镀锌管更合适。碳钢在 pH 高于 11 的碱性环境里会钝化，表面生成一层四氧化三铁为主的膜，这层膜在无氧的碱液里相当稳定，工业上碱液储罐和管道大量用碳钢就是这个道理。

镀锌管在这里是双重损失。锌层被碱溶掉，露出钢基体，本来钢基体也能钝化，但锌层溶解时消耗了碱、局部又产生了锌酸盐，界面状态被搅乱，钝化膜长不好。等锌层没了，管道还得从裸露的钢重新开始建立保护，中间这段时间就是腐蚀最快的阶段。

还有一处容易忽略，碱液管道里的流速。碱液黏度比水高，同样流量下管内流速偏低，沉积物容易挂壁。锌层表面粗糙，比光面钢管更容易挂料，挂上去的浆料在高温下焦化，形成一层垢下腐蚀的环境。

三、漂白段：酸加氧化剂，锌层撑不了几个月

二氧化氯漂白的 pH 在 2 到 5，这个酸度对锌来说是敞开的门。锌在酸性条件下的腐蚀是析氢反应，速率随 pH 下降呈指数上升，pH 每降一个单位，速率大约提高一个数量级。

二氧化氯还是强氧化剂，它不光溶锌，还会把锌直接氧化成可溶的氯化锌。氧化剂和酸同时在场，两个机理叠加，速度快得离谱。

按每年零点五毫米的保守速率估算，八十五微米的热镀锌层，寿命是零点一七年，折合两个月。实际现场看到的更惨，有的管段一个检修周期就穿了。这个数量级跟 化肥厂的镀锌管，为啥半年就烂 里算的账是一个路子，都是强电解质加低 pH。

次氯酸盐段稍好，pH 在 9 到 11，锌的钝化窗口边缘，但次氯酸根的氧化性一样强，锌层会被氧化成疏松的产物，一层一层往下掉。表现出来就是管内壁发黑、掉渣、水里有铁锈色。

漂白段的选材，常规是钛材、双相不锈钢或者玻璃钢。316L 在这种含高氯离子、低 pH 的环境里也撑不住，点蚀和缝隙腐蚀很快。这一点很多人会搞错，以为不锈钢就万事大吉。

判断一段管子该用什么材料，看三个参数就够了：pH、氯离子浓度、温度。三个都在低位，普通钢管加防腐；pH 极端或者氯离子高，往上走不锈钢；氧化性介质加低 pH，直接上钛或者非金属。

四、纸机白水：温度、磨料、氯离子三件套

白水段的 pH 看着中性，容易让人放松。麻烦在于另外三个因素凑在了一起。

第一个是温度。白水温度四五十度，比自来水高二十多度，电化学反应的速率大致按温度每升十度翻一倍来估，这一项就是四到八倍。

第二个是磨料。白水里的碳酸钙、高岭土、细小纤维，硬度不低，流速稍高就是持续的冲刷。锌层被磨薄的地方，露出钢基体，和周围的锌形成电偶，腐蚀往这个小坑里集中，很快就穿孔。弯头、三通、变径这些地方流速高、流向变，最先坏。

第三个是氯离子。浆料和漂白残留会把氯离子带进白水系统，浓度从几十到几百毫克每升。氯离子破坏钝化膜，引发点蚀，锌和铁都怕。

三个因素叠加，白水段的镀锌管寿命大约一到两年，弯头和泵出口这些位置更短。这跟现场看到的「两年一换」是对得上的。这一点在 冷却塔的镀锌管，为啥烂得快 里也提过，循环水系统里温度和磨料的叠加，跟白水有相似之处。

五、那为什么现场还是用了镀锌管

第一个原因是采购习惯。镀锌管在建材市场随处可买，规格全，价格透明，丝接就能装，不需要焊工和探伤。造纸厂的机修班对这套最熟。

第二个原因是坏得慢，看不出。镀锌管不是一下子烂穿的，是先从内壁开始，外壁看着好好的。等到渗水，往往已经用了很久，中间没有明显征兆。

第三个原因是没有单独立项。管道更换常常挂在设备检修里，按同规格替换处理，不重新做材质论证。原来用什么，换的时候还用什么。

问题在于，这种替换把腐蚀问题当成了消耗问题。两年换一次管，看着每次花的钱不多，累计算下来，材料费、人工费、停机损失，比一次换成耐蚀材料贵得多。停机损失这一项在造纸厂尤其重，纸机一停，损失按小时算。

还有一种情况是改造时新旧管混接。旧的碳钢主管上接一段新的镀锌支管，两种金属在接口处形成电偶，碳钢面积大、镀锌面积小，锌做阳极被加速消耗，本来能用两年的支管，一年就不行了。

六、换什么，怎么算这笔账

白液和黑液段，用碳钢。碱性无氧环境下碳钢会钝化，成本最低，壁厚留足腐蚀余量就行。温度高的部位注意热膨胀和支架。

漂白段，用钛材或者双相不锈钢 2205，小口径可以用玻璃钢或者 PVDF。钛在二氧化氯和次氯酸盐里都稳，价格高但寿命长，是这几十年的常规选择。

纸机白水段，316L 是底线，氯离子高的时候上双相钢。也有厂用玻璃钢或者 HDPE，成本低，但要考虑温度和压力。

清水、冷却水、消防这些辅助系统，镀锌管照常用，没问题。厂区的压缩空气管也常用镀锌管，具体在 镀锌管能走压缩空气吗 里有说明。关键是把工艺段和辅助段分开，别一刀切。

算账的办法很简单，按年化成本比。镀锌管两年一换，含材料、人工、停机，摊到每年；不锈钢或者钛管一次投入，按十年折旧，摊到每年。多数情况下，工艺段的年化成本是耐蚀材料更低，辅助段反过来。

还有一个折中办法，混用。主管和弯头、三通这些易损件用耐蚀材料，直管段用镀锌管加厚壁，把最薄弱的位置先解决掉。这不是最优解，但对预算紧的改造项目是能落地的。

造纸厂的管道改造，规格从 DN25 到 DN600 都有，材质跨度大，耐蚀材料和普通钢管往往要分开找供应商。把工段、介质、温度、pH、氯离子浓度这几项列清楚发到钢管动力，做不锈钢、双相钢、玻璃钢的厂家都能对上号，比逐家询价快。

数据来源：来自公开网络。

钢管动力，关联公众号：钢标控。
