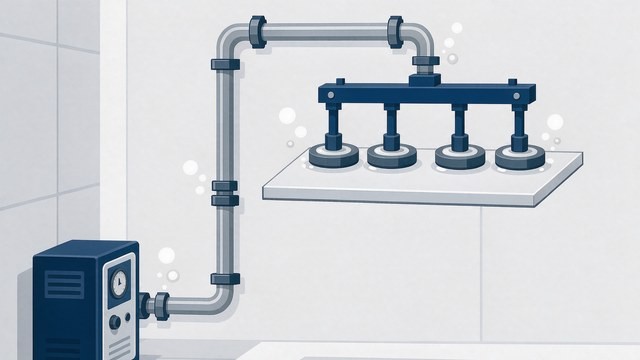

有家做板材搬运的小厂，上了几台真空吸盘吊具，真空泵装在车间角落，从泵到吊具拉了四十多米管子。管子是镀锌管，丝接，装完试机，吸盘能吸住板子，就是吸得慢，泵一直响个不停，半小时后泵体烫手。

厂里以为是泵选小了，换了台大泵，情况好一点，还是不停机。后来用皂液把丝口挨个刷了一遍，找到三处冒泡的地方，还有一处是焊在管上的支架把管壁压出了凹坑。补好之后，泵的启停恢复正常。

这个案例里，管子本身没错，错在连接和安装。真空管道用镀锌管能不能行，得先问一句：要多高的真空。

真空按压力分档，粗真空是 101 千帕到 1.3 千帕，中真空是 1.3 千帕到 0.13 帕，高真空再往下。真空吸盘搬运、真空过滤、真空输送粉料、真空浸渍、真空包装，这类工况大多在粗真空区间，压力在几十千帕到几千帕。镀锌管在这个区间是能用的。

一、粗真空里，镀锌管的强度绰绰有余

真空管承受的是外压，最大也就是一个大气压，101 千帕。这个压力对钢管来说很小。

算两个数。DN100 的管子，内径约 106 毫米，管端如果封一块盲板，大气压作用在这块板上的力是压强乘面积，面积 0.0088 平方米，力约 890 牛顿，不到一百公斤。一块法兰加四颗 M16 螺栓，抗这个力很轻松。

再算外压失稳。薄壁圆筒受外压会失稳，临界压力跟壁厚与外径之比的立方成正比。DN100 壁厚 3.5 毫米，径厚比约 30，按长圆筒公式估算，临界外压远高于 0.1 兆帕，实际不会吸扁。DN300 壁厚 6 毫米，同样安全。

所以真空系统的管子，强度不是问题，壁厚按常规选就行。真正决定成败的是密封，是能不能把漏率压下去。

二、到了千帕以下，锌层开始拖后腿

真空系统里有个概念叫出气率，指单位面积表面在单位时间里放出的气体量。金属表面看着光溜，实际上吸附着一层水分子和气体分子，抽真空的时候它们慢慢往外跑。

不锈钢经过抛光、清洗、烘烤，出气率可以做到十的负八次方帕立方米每平方米每秒的量级。普通碳钢不做处理，要高两三个数量级。热镀锌层的表面是多孔的，微观上像一层海绵，吸附面积比光面大得多，出气率还要再高。

系统的极限压力，粗略等于总出气量除以泵的有效抽速。DN50 的管子一米长，内表面积约 0.19 平方米，出气率取十的负六次方，总出气量 1.9×10⁻⁷ 帕立方米每秒。泵的有效抽速如果是一升每秒，也就是十的负三次方立方米每秒，算下来极限压力约 1.9×10⁻⁴ 帕。

这个数看着很低，但它是理想化的。实际系统里还有接头、阀门、软管、工件表面，水汽的贡献远大于空气。锌层孔隙里的水，抽几个小时的真空也未必放得干净。表现就是压力降到一个值之后卡住不动，泵一直跑。

这种「抽不下去」在真空干燥和真空浸渍上最明显。设备要频繁开盖进料，每次开盖管内壁重新吸一层水，下一次抽真空就要花更长时间把水汽带走。管子的表面积越大，这个滞后越重。四十米 DN50 的管，内表面积七个多平方米，相当于在系统里挂了一块吸了水的海绵。

所以分界线大致在这儿：要求 10 千帕以上，镀锌管没问题；要求 1 千帕到 10 千帕，要挑管、要把接头做严；要求 1 千帕以下，别用镀锌管，用不锈钢。

三、螺纹是真空系统里最薄弱的环节

螺纹密封靠的是牙型咬合加填料。填料常见的是 PTFE 生料带、麻丝加铅油、厌氧胶。这三种在正压水系统里都好用，在真空里各有一本账。

生料带在负压下会被往管内吸，尤其是拆装过一次之后，牙面上的带子已经变形，密封能力下降。麻丝加油漆在真空下会缓慢释放挥发物，污染真空腔。厌氧胶固化后是固体，密封性好一些，但拆卸时要加热，管子基本报废。

更要紧的是螺纹本身的泄漏路径。螺纹是一圈螺旋的缝隙，从管外一直通到管内，长度就是螺纹的旋合长度，DN50 大约 20 毫米。填料填的是这条缝，填不实就漏。真空侧漏进去的是空气，含氧含水，对真空腔是双重污染。

法兰和焊接就可靠得多。法兰靠垫片，垫片是整体受压，没有螺旋通道；焊接是冶金结合，只要焊缝不漏，就是零泄漏。真空系统的标准做法，管段之间焊接，需要拆的地方用法兰或者快卸卡箍。

真空法兰有专门的系列，GB/T 6070 规定了真空技术用的法兰尺寸，常见的 CF、KF、ISO-K 几种。KF 用中心环加 O 型圈，靠卡箍压紧，拆装快，适合粗真空和中真空。镀锌管要接真空法兰，中间需要一段不锈钢过渡，这个过渡件现场做不好，反而是新的漏点。

四、还有两个容易被忽略的漏源

头一个是软管。真空吸盘吊具末端一般要接一段软管，这段软管往往是整个系统漏得最厉害的地方。普通橡胶管在负压下内层会起泡剥离，用几个月就漏。要用带螺旋钢丝增强的真空专用胶管，或者 PU 管配快插接头。

第二个是支架和吊卡。镀锌管壁薄，吊卡拧得太紧会把管壁压出凹坑，凹坑处的锌层开裂，成为腐蚀起点，也是应力集中点。真空系统有压力交变，凹坑处反复变形，时间长了会裂。

这两个漏源跟管材无关，但现场查漏时经常被忽略。查漏的办法很土也很有效：关掉泵，把系统抽到一定真空，然后关阀保压，看压力上升的速度。升得快说明漏，升得慢说明是出气。再用皂液或者超声波检漏仪定位。

这套查漏思路，跟 镀锌管漏水，带水怎么补 里的分段隔离法是一个道理，只是把水换成了气，把正压换成了负压。

五、真要用镀锌管，五件事做到位

第一件，管段尽量焊，少用丝口。焊缝要满焊，焊完清渣，做煤油渗透或者气密检查。焊口两侧的锌层被烧掉，要补锌，补锌的做法见 镀锌管接法兰，焊完怎么补锌，补完之后管内要清干净。

第二件，必须拆的位置用法兰加 O 型圈，不用平板垫片。O 型圈是线接触，压紧比压高，密封可靠。O 型圈材质按介质选，一般用丁腈橡胶，有油雾的场合用氟橡胶。

第三件，管路尽量短、尽量直。真空系统的压降损失比正压系统更敏感，因为气体密度低，同样的流速下沿程阻力占比更大。弯头多一个，抽速就掉一截。DN50 的九十度弯头，等效长度约一米五，六个弯头等于多拉九米管。

第四件，泵口装过滤器。锌层掉粉、管内锈渣，都会往泵里跑。旋片泵进颗粒会拉缸，水环泵会堵喷嘴。泵前加一道一百微米的滤网，成本很低。

第五件，装完做保压试验。抽到工作真空，关阀，记录一小时内的压力上升值。上升速率控制在每小时几千帕以内，粗真空系统就算合格。超标就分段查。

六、四个常见误判

第一个，把泵的抽速当系统抽速。泵铭牌上的抽速是泵口的，管路一长，有效抽速就掉。DN50 管四十米，加六个弯头，有效抽速可能只剩铭牌值的三分之一。这时候换大泵没用，得改管路。

第二个，把出气当泄漏。压力降不下去，很多人第一反应是找漏点，其实可能是管内壁在放气。区分办法是看压力曲线，泄漏是线性上升，出气是先快后慢，越到后面越平。

第三个，用普通球阀做真空阀。普通球阀的阀杆填料是按正压设计的，负压下会从阀杆往内吸气。真空系统要用真空专用阀，阀杆有波纹管或者双层 O 圈。

第四个，忽略温度。真空腔抽气时气体膨胀吸热，管壁温度会降，如果介质里带水汽，可能在管内结露甚至结霜。镀锌管结露之后锌层开始腐蚀，形成一个越用越差的循环。
