脱脂不彻底，镀锌会出什么问题

一句话回答：脱脂不彻底，酸洗洗不匀、助镀挂不上、镀层漏镀/起皮。脱脂温度常见50～70℃，但温度不是唯一，浓度、pH、时间、搅拌都要配合。

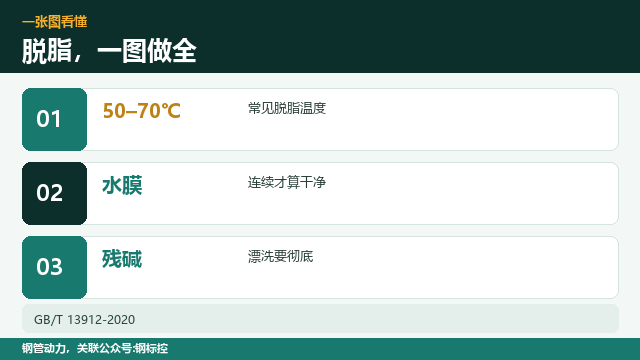

图1：脱脂是前处理第一步，油不除，后面全白做

一、脱脂为什么重要

工件表面的油、脂、切削液、手汗，会挡住酸洗液，氧化皮洗不匀。

油污还会污染助镀剂，盐膜挂不上，锌液浸润差，漏镀、起皮、花斑。

油污带入锌锅，增加锌灰、锌渣，影响镀层外观。

二、温度多少

碱性脱脂常见50～70℃，按脱脂剂厂家要求；温度高，皂化/乳化快，但能耗、碱雾大。

温度低，脱脂慢，油污洗不净；冬天槽温掉得快，要加热/保温。

超声波/喷淋脱脂温度可略低，按设备和工艺定。

三、浓度、pH、时间

浓度按厂家/化验控制，不是越浓越好；浓度高，残留难漂洗，影响酸洗。

pH按脱脂剂要求，常见碱性；pH掉下来，脱脂能力下降。

时间按油污程度、温度、搅拌定；重油污延长，但别把工件泡到过腐蚀。

搅拌/喷淋/超声波能提高脱脂效果，死角、内壁要重点。

四、常见问题

漏镀/花斑：油没除净，酸洗/助镀不均；查脱脂温度、浓度、时间。

镀层起皮：残油/残碱在表面，盐膜不牢；要加强漂洗。

酸洗不匀：油污挡住酸液；先脱脂，再酸洗。

碱雾大：温度高、浓度高、排风不足；要控温、加排风。

五、维护

定期测浓度、pH、温度；按化验补加，不按经验。

打捞浮油、过滤泥渣；槽液老化要换，不能只补不换。

脱脂后充分漂洗，避免残碱带入酸洗；酸洗前工件表面应水膜连续、不挂油。

脱脂槽要定期打捞浮油、过滤泥渣，槽液老化要换；只补不换，油污越积越多，脱脂能力越来越差。脱脂后充分漂洗，残碱带入酸洗会消耗酸、影响酸洗；酸洗前工件表面应水膜连续、不挂油。脱脂温度、浓度、pH、时间要记录，出现漏镀/起皮先查脱脂和漂洗，再查酸洗。喷淋/超声波脱脂要检查喷嘴、振板，死角、内壁重点。发现油污残留，重新脱脂，不能直接进酸洗；内壁用白布擦拭检查。

六、相关文章

助镀剂，见镀锌助镀剂，配比怎么定；锌锅温度，见镀锌管热镀锌，锌锅温度怎么控；浸锌时间，见镀锌管热镀锌，浸锌时间多久。

图2：温度、浓度、pH、时间，四个参数一起控

常见问题（FAQ）

标准依据：GB/T 13912-2020《金属覆盖层 钢铁制件热浸镀锌层 技术要求及试验方法》；GB/T 3091-2025《低压流体输送用焊接钢管》第6.10条

数据来源：来自公开网络

钢管动力，关联公众号:钢标控
