欢迎访问本站！
热镀锌锌瘤，怎么处理
一句话回答：锌瘤不是“多镀点锌”，是局部锌液堆积。温度低、提升快、回流不畅、挂具不合理都会长瘤；处理要打磨，不能一锤子敲掉。

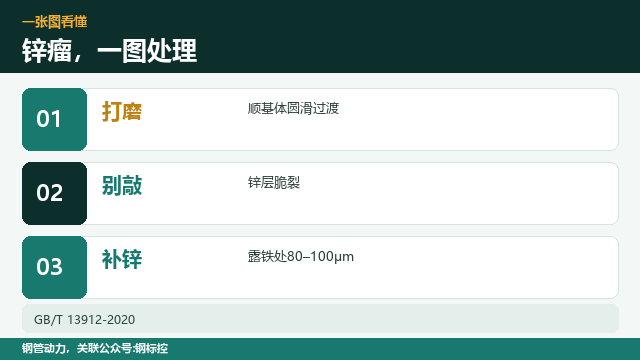

图1：锌瘤要打磨圆滑，不能冷敲、不能硬铲
一、锌瘤怎么来的
锌液温度低、黏度大，提出来的锌液回流失效，堆在管壁/焊缝/下端。
提升速度快、工件角度不对，锌液来不及流回，局部堆积。
挂具设计不合理，工件互相遮挡、积液；内壁、盲孔、焊缝处最容易长瘤。
助镀剂/锌液不干净，锌灰、锌渣粘在表面，也会形成粗糙凸起。
二、有什么危害
影响外观和尺寸，螺纹、沟槽、法兰面装不上。
锌瘤下面可能有夹渣、漏镀，敲掉后露出裸钢，锈从那里开始。
内壁锌瘤缩小通径，影响流量；管道系统可能通径不合格。
三、怎么处理
打磨：用角磨机/砂轮打磨，顺基体圆滑过渡，不要磨出深坑、不要磨穿锌层到基体。
不能冷敲：锤击会让锌层脆裂、基体变形，敲掉瘤子留下裂缝。
不能气割/电焊烧：高温破坏锌层，补锌更难。
打磨后测厚度，低于要求补锌（富锌底漆/冷喷锌/热喷锌）。
四、怎么预防
温度：按工艺控制，别低到锌液黏；提升速度放慢，给回流时间。
角度：工件倾斜/旋转，让锌液顺流；长管下端不要积液。
挂具：留间距，避免遮挡；内壁/盲孔加排气/排锌孔。
挂具要定期清理、校正，挂具上粘锌、变形，工件角度就变了；长管两端挂点要对称，别让一端下垂积液。
清理：捞锌灰、清底渣，保持锌液干净；助镀剂过滤。
五、验收
看：锌瘤打磨后圆滑，无尖角、无凹坑、无露铁。
量：螺纹/沟槽/法兰面尺寸合格；内壁通径合格。
测：打磨处锌层厚度；不足补锌，补锌层附着良好，并记录归档备查，便于追溯。
打磨后测厚要沿打磨区域取多点，不能只测最厚的一点；补锌前把粉尘、油污清干净，否则补层会起皮。
六、相关文章
浸锌时间，见镀锌管热镀锌，浸锌时间多久；冷却方式按工件和工艺定；漏镀黑斑，见镀锌管漏镀黑斑，补还是不补。
图2：温度、提升、回流、挂具，是锌瘤的四个来源
常见问题（FAQ）
问：锌瘤能敲掉吗？
答：不能。冷敲会让锌层脆裂、基体变形；应打磨圆滑过渡。
问：锌瘤打磨后露铁怎么办？
答：补锌：富锌底漆/冷喷锌/热喷锌，按厚度要求。
问：锌瘤是怎么产生的？
答：锌液温度低、提升快、回流不畅、挂具遮挡、锌液不干净。
问：内壁锌瘤怎么处理？
答：用内壁打磨/通径工具，不能敲；严重时割换或返镀。
问：锌瘤影响螺纹吗？
答：会。螺纹处锌瘤导致通规不过，必须打磨/回丝，不能硬拧。
问：打磨会磨穿锌层吗？
答：可能。打磨后测厚度，不足补锌；不要磨出深坑。
问：怎么预防锌瘤？
答：控温度、放慢提升、工件倾斜、挂具留间距、清理锌灰锌渣。
问：锌瘤和锌渣是一回事吗？
答：不是。锌瘤是局部锌液堆积；锌渣是锌液中的铁锌合金渣，可能粘附形成粗糙面。
问：挂具上的锌瘤要清理吗？
答：要。挂具粘锌会改变工件角度、影响回流，还可能在下一件上压出痕迹；定期清锌、校正。
有采购、加工、找货需求？欢迎到钢管动力发布需求信息，让本地供应商直接联系你。
标准依据：GB/T 13912-2020《金属覆盖层 钢铁制件热浸镀锌层 技术要求及试验方法》；GB/T 3091-2025《低压流体输送用焊接钢管》第6.10.5条
数据来源：来自公开网络
钢管动力，关联公众号:钢标控
