压力表装在泵出口，还是阀后

一句话回答：压力表装在泵出口还是阀后，读数差很多。测泵扬程，装在泵出口；测系统工作压力，装在阀后/稳压点。表前要缓冲管/阻尼、截止阀，量程按工作压力1.5～2倍。

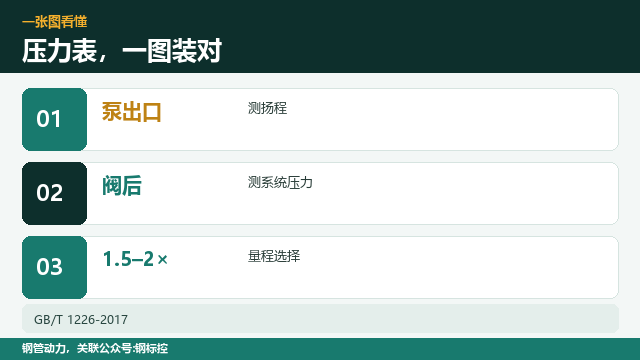

图1：测什么，决定压力表装在哪里

一、测什么决定装哪

测泵扬程：装在泵出口、止回阀前/后按设计；要扣掉止回阀/管道损失，读数才接近泵扬程。

测系统工作压力：装在减压阀后、稳压点、最不利点附近；反映末端实际压力。

测过滤器压差：过滤器前后各一块表，或压差表；判断堵塞。

测消防泵：泵出口、系统侧都要有，按消防验收要求。

二、表前附件

缓冲管：蒸汽/脉动场合用环形弯管，保护表芯；水系统可用阻尼阀。

截止阀：换表时关断，不用放空系统；阀门不能代替缓冲。

三通/排气：便于排气、校验；表接头不能漏。

安装位置：便于观察、检修，避免高温、振动、冰冻。

三、量程和精度

量程：按工作压力1.5～2倍选；不是越大越好，读数落在量程1/3～2/3较准。

精度：一般压力表按GB/T 1226，精度等级按设计；校验合格，贴标签。

表盘直径：现场观察用100mm以上，泵房/远处用更大；夜间/暗处要照明。

四、常见错误

① 泵出口和阀后混装；② 表前无截止阀；③ 无缓冲管，表针抖；④ 量程太大，读数看不清；⑤ 表不校验；⑥ 装在死水/易冻位置。

压力表读数不准，调试、验收、运行判断都会错。

五、验收

看位置：泵出口/阀后/最不利点；看附件：缓冲、截止阀；看量程、精度、校验标签。

对比：泵出口与系统侧读数差，应能解释管道/阀件损失；异常查堵/阀关/表坏。

压力表校验周期按计量制度，泵房/消防重点表要建档；换表后重新对比泵出口与系统侧读数。表接头、缓冲管漏水会让读数偏低；表针不回零、抖动，先查缓冲/接头，再换表，不要敲表壳。记录校验日期、下次到期日和校验人，验收时能追溯。压力表不是装上就一劳永逸，泵房振动、水锤、冰冻都会让它失准；建议每半年巡检一次，重点表按计量周期送检，并留记录。

六、相关文章

阀门选型，见镀锌管配阀门，闸阀还是球阀；水锤，见镀锌管水锤，咚咚响怎么治；试压，见镀锌管试压，水压还是气压。

图2：泵出口、阀后、稳压点，三个位置读三个数

常见问题（FAQ）

标准依据：GB/T 1226-2017《一般压力表》；GB 50242-2002《建筑给水排水及采暖工程施工质量验收规范》
