液位计安装，装在哪个位置

一句话回答：液位计装错位置，读数再准也没用。磁翻板/浮球/超声波/压力式各有安装要求：避开进水口、搅拌、泡沫、死区，保证量程覆盖。

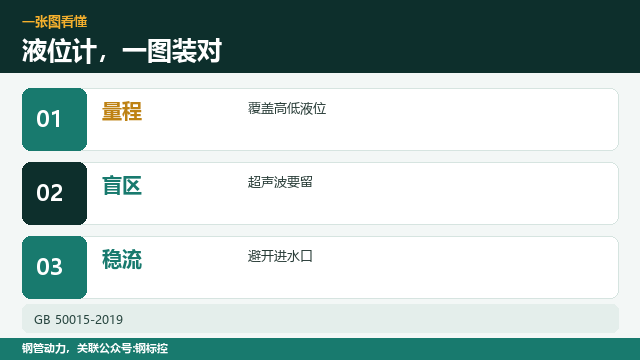

图1：液位计要避开进水口、搅拌和泡沫

一、先选类型

磁翻板：直观、耐压，适合水箱/罐；需要上下接口/伴热。

浮球/投入式：简单、便宜，适合清水；易被杂物卡。

超声波/雷达：非接触，适合腐蚀/卫生场合；有盲区/泡沫影响。

压力式：通过静压算液位，适合密闭罐；密度变化会影响。

二、安装位置

避开进水口/出水口/搅拌器，防止波动/气泡；必要时加稳流管。

保证量程覆盖：最低/最高液位在仪表量程内，留余量。

顶部安装要垂直，避开罐壁/梯子/管道；侧装要留检修空间。

腐蚀/卫生场合选合适材质/密封；不能污染介质。

三、超声波/雷达

避开盲区：液面不能太靠近探头；按产品盲区留距离。

泡沫/蒸汽/粉尘会影响；必要时用导波管/雷达。

探头垂直液面，避开搅拌/进料流；安装法兰密封要好。

四、磁翻板/浮球

磁翻板上下接口与罐体连通，不能装反；伴热/保温按介质。

浮球要避开卡阻，导杆垂直；介质黏度高时选合适类型。

排污/排气/清洗空间要留；远传/开关按接线图。

五、调试和验收

空罐/满罐/中间液位校准；对照玻璃管/人工检尺。

报警/联锁点动作试验；防水/防爆/接地按现场。

记录量程、介质密度、报警值；定期清洗/校验。液位计安装后先空罐/满罐校准，再对照玻璃管/人工检尺；报警/联锁点逐个试验。超声波避开盲区/泡沫/蒸汽，必要时加导波管；磁翻板上下接口不能装反，伴热/保温按介质。液位计要定期清洗/校验，腐蚀/黏附会影响读数；防爆区域按防爆要求选型/接线。液位计探头/浮球要避开进料冲击，必要时加防冲板/稳流管；清洗时按介质安全操作，不能带电拆。液位计信号线远离动力线，接地/屏蔽按说明书；量程/介质密度变了要重新校准。

六、相关文章

水箱进水，见镀锌管水箱，进水口留多大；试压，见镀锌管试压，水压还是气压；压力表，见压力表装在泵出口，还是阀后。

图2：不同液位计，安装位置和死区不一样

常见问题（FAQ）

标准依据：GB 50015-2019《建筑给水排水设计标准》；GB 50242-2002《建筑给水排水及采暖工程施工质量验收规范》
