欢迎访问本站！
镀锌助镀剂，配比怎么定
一句话回答：助镀剂不是越浓越好。常见氯化锌+氯化铵体系，浓度、温度、pH、铁含量都要控；浓度低漏镀，浓度高盐残留、烟大、锌灰多。

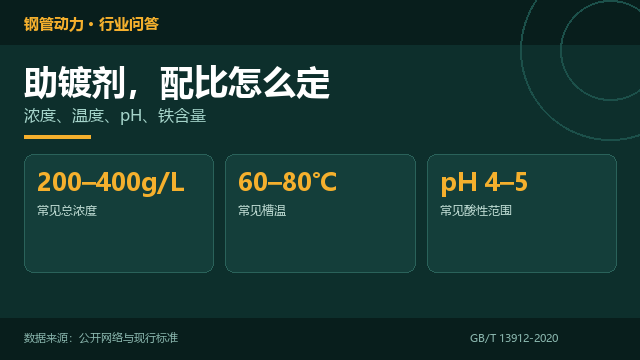

图1：助镀剂四件事：浓度、温度、pH、铁含量
一、助镀剂起什么作用
去除酸洗后残存的氧化膜和盐类，让钢表面活化。
在钢表面形成一层盐膜，隔离空气，防止进锌锅前二次氧化。
改善锌液浸润，减少漏镀、锌瘤和锌灰。
二、常见体系
热镀锌助镀剂常见氯化锌（ZnCl2）+氯化铵（NH4Cl）体系，有的还加少量氯化钾、氟化物或表面活性剂。
配比按工艺和厂家要求定，常见以氯化锌为主、氯化铵为辅；总浓度、比例不同，助镀效果和烟尘不同。
不要凭“颜色深了就加水、颜色浅了就加盐”操作；浓度、pH、铁含量要化验。
三、四个控制参数
浓度：按工艺卡控制，常见总浓度约200～400g/L；浓度低，助镀不足、漏镀；浓度高，盐残留、烟大、锌灰多。
温度：常见60～80℃；温度低，溶解和反应慢；温度高，氨味大、蒸发快、能耗高。
pH：常见酸性范围（约4～5），pH异常会影响盐膜形成和腐蚀性。
铁含量：助镀液中的铁离子会累积，过高会影响助镀效果、增加锌渣；要过滤/置换。
四、怎么维护
定期测浓度（比重/滴定）、pH、铁含量；按化验结果补加，不按产量拍脑袋。
打捞浮渣、过滤悬浮物；槽底泥定期清理，避免铁渣带入锌锅。
补加水要软化水，避免氯离子/硬度带入；补加化学品要缓慢、搅拌、防溅。
换槽/大修时彻底清理，检查槽体防腐和加热管。
五、常见问题
漏镀：助镀剂浓度低、温度低、pH不对、铁含量高，或酸洗不净。
锌灰多、烟大：浓度高、温度高、铵盐分解；要降浓度、控温度、加强排风。
附着力差：助镀膜不均匀、烘干不足、锌液温度/时间不对；要查前处理和烘干。
锌渣多：铁含量高、助镀液带入铁盐；要过滤、清底、控制酸洗。
六、环保和安全
助镀剂酸性，操作戴耐酸手套/护目镜；槽体防腐，防止泄漏。
铵盐遇热分解有氨味，车间要通风；废水按环保要求处理，不能直排。
化学品存放隔离、标识清楚，避免与锌锭/酸液混放。
七、相关文章
锌锅温度，见镀锌管热镀锌，锌锅温度怎么控；锌锅底渣，见锌锅底渣不捞，锅龄少两年；长白锈，见镀锌管长白锈，钝化到底管什么。

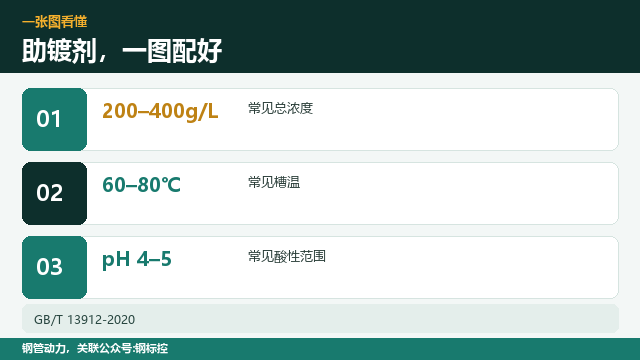

图2：配比不是凭颜色，按化验和工艺卡补加
常见问题（FAQ）
问：助镀剂主要成分是什么？
答：常见氯化锌+氯化铵体系，有的加氯化钾、氟化物或表面活性剂；具体按工艺和厂家要求。
问：助镀剂浓度越高越好吗？
答：不是。浓度高盐残留、烟大、锌灰多；浓度低助镀不足、漏镀。按化验和工艺卡控制。
问：助镀剂温度多少？
答：常见60～80℃，按工艺定；温度低反应慢，温度高氨味大、蒸发快。
问：助镀剂pH怎么控？
答：常见酸性范围（约4～5），pH异常影响盐膜形成；按化验加酸/调碱。
问：助镀液铁含量为什么重要？
答：铁离子累积会影响助镀效果、增加锌渣；要过滤、清底、定期置换。
问：助镀剂颜色变深要加什么？
答：不能只看颜色。先测浓度、pH、铁含量，再按化验结果补加。
问：助镀剂废水能直排吗？
答：不能。酸性、含锌/铵盐，按环保要求处理。
问：助镀剂和酸洗是一回事吗？
答：不是。酸洗除锈，助镀剂在酸洗后形成盐膜、防止二次氧化、改善浸润。
有采购、加工、找货需求？欢迎到钢管动力发布需求信息，让本地供应商直接联系你。
标准依据：GB/T 13912-2020《金属覆盖层 钢铁制件热浸镀锌层 技术要求及试验方法》；GB/T 3091-2025《低压流体输送用焊接钢管》第6.10条
数据来源：来自公开网络
钢管动力，关联公众号:钢标控
