拿到一张孔型图纸，很多人第一眼看的是轮廓画得对不对，第二眼看尺寸表。真正决定这副辊加工出来能不能用的部分，往往藏在标题栏旁边那句「未注公差按 GB/T 1804」里。孔型是回转体上有轴向剖面的特殊形状，它的公差标注和普通轴类零件不是一回事，套用通用标注习惯，加工方和验收方迟早会在车间里吵起来。

最常见的分歧是这样产生的：图纸只标了孔型各段直径和半径的尺寸公差，其余一概不标。加工方认为没有标注的都按一般公差的最松一级做，验收方认为这是不言而喻必须做精密的部分。最后双方拿着同一张图纸各说各话，返修的还是同一根轴。

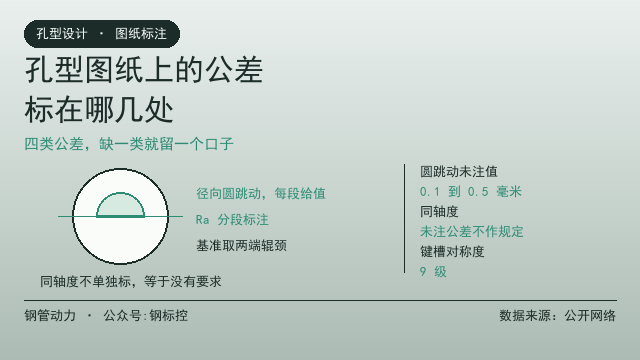

所以孔型图纸上的公差要分四类写清楚，缺一类就留一个口子。这四类是：轮廓尺寸公差、几何公差、表面粗糙度、装配基准相关公差。下面按有利于减少扯皮的顺序展开。

先看轮廓尺寸。孔型的轮廓至少包括各段外圆直径、孔型底部的曲率半径、两侧的过渡圆角半径、槽口宽度、以及辊身总宽这几项。这几处都必须给出带公差带代号或上下偏差的数值，不能只给基本尺寸。

尺寸公差的基础依据是 GB/T 1800.1-2020《产品几何技术规范（GPS） 线性尺寸公差 ISO 代号体系 第 1 部分：公差、偏差和配合的基础》，2020 年 4 月 28 日发布、2020 年 11 月 1 日实施，同时代替了 GB/T 1800.1-2009 与 GB/T 1801-2009。具体的标准公差带代号和孔、轴极限偏差数值，查它的第 2 部分 GB/T 1800.2-2020。

这里有个建议：孔型的关键尺寸不要用「一般公差」兜底。GB/T 1804-2000《一般公差 未注公差的线性和角度尺寸的公差》规定的未注公差等级很宽，分为精密 f、中等 m、粗糙 c、最粗 v 四级，2021 年 12 月复审结论为修订，目前仍是现行标准。把它直接搬到孔型上，等于把最重要的精度交给了最松的那一级。

再看几何公差，这是孔型图纸里最容易被漏掉、也最容易出事的一类。至少要标径向圆跳动、同轴度、对称度、端面圆跳动四项。它们的取值依据两个来源：有标注要求的按图纸，没有单独标注的按 GB/T 1184-1996《形状和位置公差 未注公差值》，该标准等效采用 ISO 2768-2：1989，2022 年 1 月复审后继续有效。

GB/T 1184-1996 的未注公差分 H、K、L 三级。其中圆跳动的未注公差值分别是 0.1 毫米、0.2 毫米、0.5 毫米；直线度、平面度在基本长度 100 到 300 毫米区间分别为 0.2 毫米、0.4 毫米、0.8 毫米；对称度在同一区间分别是 0.5 毫米、0.8 毫米、1.5 毫米。这些值是给普通零件兜底的，对孔型来说几乎全都偏松。

径向圆跳动是孔型图纸的灵魂。孔型绕轴心转一圈，跳动量会原封不动地反映到管子上，形成周期性的外径波动。管面上出现一圈一圈的规律横纹时，首先怀疑的就是某个机架的圆跳动超差，排查顺序另有专文，见管面一圈圈横纹，是哪个辊出的问题。这类缺陷一旦出现，成品率掉得非常快。

同轴度这条要特别提醒：GB/T 1184-1996 对同轴度的未注公差值未作规定，只在极限状况下规定它可以和径向圆跳动的未注公差值相等。也就是说，如果图纸上不单独标同轴度，这项实际上等于没有要求。而孔型对辊颈轴线的同轴度一旦失守，装配之后就会以椭圆的形式暴露出来，具体现象见轧辊磨完是圆的，装上去就椭圆。

第三类是表面粗糙度。孔型工作面的粗糙度直接决定摩擦力分布、材料的流动阻力以及成品管表面是否会留下印痕。标注时必须写明 Ra 的具体数值和取样长度，术语和参数分别依据 GB/T 3505-2009 与 GB/T 1031-2009。孔型工作面的粗糙度该给多少、各段怎么分级，参见孔型工作面要多光，Ra定多少合适。

粗糙度的标注位置也有讲究。不要在标题栏统一写「其余 Ra 1.6」了事，孔型槽底、侧壁、过渡圆角这三个位置的受力状态完全不同，一刀切的写法会让真正需要精细的位置被放松。建议在图形上分别标注，让加工者一眼能看出哪一处是重点。

第四类是装配基准相关的公差，这也是孔型图纸与普通零件图纸差别最大的地方。辊子加工时要以两端辊颈为定位基准，使用时要以内孔或锥面与辊轴配合。所以必须在图纸上明确基准体系，通常用两端辊颈的公共轴线作为基准，标注为 A-B。

有了基准，孔型对基准的跳动、同轴度才有意义。同一个孔型轮廓，选不同的基准，测出来的结果可以完全不同。有些图纸直接以辊身外圆作基准，这在磨削工序成立，在成品检验时就不成立，因为成品是以内孔定位装在轴上工作的。基准不统一是验收争议的最大来源。

键槽这一项也不能漏。它要保证的是周向定位精度，靠的是宽度公差加对称度。GB/T 31936-2015《焊接钢管轧辊》的表 4 中，对键槽对称度规定了 9 级的精度要求。这一项超标会带来冲击载荷下的单边受力，后果参见轧辊键槽磨宽了，还能不能救。

内孔或者锥面的公差要和配合方案一起定。辊环与辊轴如果采用热装，需要先算出过盈量，再倒推孔径公差带；采用键加压板的方式，则要留出键的配合间隙。不同方案的公差取值差别很大，装配方式的选择参见辊环热装到辊轴上，键和压板怎么配。

选公差时要注意经济性。公差每收紧一级，加工和检测的成本不是线性上升，而是明显加快。合理的做法是按机架分级：成型后段和定径段的孔型给严公差，比如圆跳动 0.015 到 0.025 毫米、同轴度 0.02 毫米；粗成型段可以适当放宽到 0.05 毫米。全辋统一按最严来标，造价会翻好几倍，却没有对应的质量收益。

还有一种常见错误是把设计公差和磨削余量混在一起写。图纸上出现「直径 加 0.5 到 加 0.8」这类写法时，加工者无法判断这是留给装配的尺寸还是留给磨削的量。正确做法是把两者分开，成品尺寸标公差，毛坯尺寸另行标注，两者之间用加工余量栏区分。

为了方便落地，可以把标注内容整理成一张清单，每张图纸出具前逐项核对：轮廓尺寸公差是否齐全、几何公差是否标注同轴度、粗糙度是否分段标注、基准体系是否明确、键槽是否标注对称度、内孔配合是否有公差带。六项全有，这张图纸基本不会再有大的争议。

数字化一点的做法是把这张清单做成模板，套用在每一副辊上，只改数值不改结构。这样即使换人画图，标注习惯也能保持一致。长期下来还能形成企业内部的标准孔型图库，换厂家复刻时不会有歧义。

最后补一句审核流程上的建议：新图纸签发前，让加工方和检验方各自看一遍，把有歧义的地方画出来。这一步花的时间通常不超过半小时，但能避免返工。这几个数字看上去差别很小，却决定了一批辊的加工难度和后续争议的多少。
