一个做金属打磨的车间，六台砂带机排成一排，除尘管道原来用的是 1.2 毫米镀锌钢板卷的螺旋管，跑了两年多没出问题。今年扩产，加了两台机器，施工队为了省钱，把主管从螺旋管改成了 DN200 的镀锌钢管，壁厚 4 毫米，看着比原来还厚实。

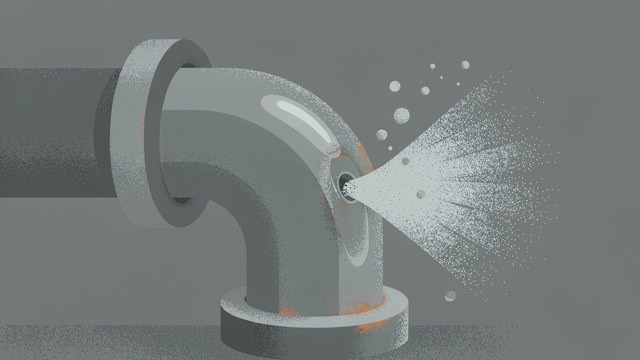

三个月后，第一个弯头的外侧磨穿了一个洞，粉尘从洞里往外喷。换了一个，两个月又穿。老板不理解：管子壁厚 4 毫米，比原来的 1.2 毫米厚三倍，怎么反而先烂。

先给结论：镀锌管做除尘管道，短支管、干性粉尘、低浓度可以用，主管和弯头不适合。问题不在钢管本身，在表面那层锌。锌层只有几十微米，磨料一冲就没了，露出裸钢以后，除尘管道的寿命就按钢的磨损速度算，壁厚再厚也顶不住弯头外侧的冲击角。

一、规范把除尘单独列一列，是有原因的

GB 50243-2016 表 4.2.3-1 里，除尘系统风管的板材厚度单占一列，数值比同尺寸的送风管高出三到七倍。断面不大于 320 要 2.0 毫米，450 到 630 要 3.0 毫米，630 到 1000 要 4.0 毫米，1000 到 1500 要 5.0 毫米。

同样直径，送风管 0.5 到 0.75 就够。这个差距不是保守，是磨损量算出来的。含尘气流的管壁损失跟粉尘浓度、颗粒硬度、粒径、流速都有关系，其中流速的方次最高，一般按三次方估算。

管道里没有锌层这个变量，整根管都是同一种钢，磨掉多少都是钢在磨。镀锌管不一样，外面那层锌只有几十微米，它挡不住磨料，只挡得住锈。

二、锌层有多厚，能顶多久

热镀锌管的锌层按 GB/T 3091 分档，300 克档折单面约 21 微米，500 克档约 35 微米。壁厚 6 毫米以上的构件按 GB/T 13912 可以做到平均 85 微米。除尘管道常用的 DN100 到 DN200，锌层大多在 35 到 60 微米之间。

这几十微米在含尘气流里能撑多久，取决于工况。打磨铝件、砂轮灰细、浓度低，锌层可能撑一两年；打磨铸件、喷砂、抛丸，颗粒粗、棱角尖、浓度高，几周就磨光。

锌层磨光以后不会立刻出事，因为钢还在。但这时候管道变成了裸钢管，内壁开始锈。锈层疏松，附着力差，被气流一带就掉，掉下来的铁锈混进粉尘，除尘器的滤袋先遭殃。滤袋堵了，系统风量降下来，管道里的流速不够，粉尘开始沉积，沉积的粉尘又加剧局部磨损。这是一个往下走的循环。

现场还有一种情况更隐蔽：管内壁先锈，锈层把管壁占去零点几毫米，看着没薄多少，但锈层下面的钢已经在点蚀。等到外面看出鼓包，里面已经快透了。

三、弯头为什么先坏

直管里的粉尘基本是顺着管壁滑过去的，冲击角小，磨损均匀。弯头不一样，气流要转向，粉尘靠惯性撞在外弧侧，冲击角接近九十度。

冲击磨损和滑动磨损的量级差得很远。同样的流速和浓度，弯头外弧侧的磨损速率常常是直管的五到十倍，曲率半径越小、弯角越急，倍数越高。

弯头的磨损还不是均匀的，集中在外弧侧中间那一条带子上，先出一个亮点，再变成一个凹坑，凹坑边缘卷起，气流在那里形成涡，磨损加速。等到磨穿，往往是一个手指大的洞，不是整片薄。

镀锌管的弯头是成品冲压弯头，外弧侧在成型时本来就减薄，这一点在 镀锌管弯头，壁厚为啥薄了 里算过。外弧侧薄，加上冲击角，再加上锌层最先被磨掉，三个因素叠在一个位置上，弯头当然先穿。

四、流速这道选择题

除尘管道的流速不能低。低了粉尘沉在管底，越积越厚，到头来整根管堵死。水平管的最低流速要按粉尘的性质定，一般取 14 到 20 米每秒，粗颗粒、密度大的取上限。

流速按三次方影响磨损。18 米每秒比 14 米每秒高 29%，磨损量按三次方算是 2.1 倍。这就是为什么同样一条线，把风量调大以后弯头寿命掉得那么快。

反过来，为了减磨把流速降到 12 米每秒，粉尘开始沉积，堵管的麻烦比磨穿来得更快。这个区间很窄，靠调风量解决不了磨损问题。

能做的是把流速的分布调匀。一根主管带六条支管，如果不装调节阀，靠近风机的那条支管风量最大，流速最高，磨损最重，远端反而不够。支管上装手动调节阀，把风量按设计值调平，比整体加风速有用。

五、真要耐磨，得换思路

第一条路是加厚。把弯头换成加厚壁的，或者用耐磨弯头。壁厚从 4 毫米加到 6 毫米，寿命按比例延长一半，但重量和造价都上去了，而且只是推迟，不是解决。

第二条路是贴耐磨层。弯头外弧侧内壁贴陶瓷片，用耐高温胶粘或者焊接龟甲网固定。陶瓷的硬度远高于钢，耐磨性能是碳钢的十几倍，代价是弯头变重、造价翻几倍，而且陶瓷片会掉，掉了以后局部反而磨得更快。

第三条路是改结构。用大曲率半径的弯头，R 取 2D 到 3D，让转向变缓，冲击角变小，磨损能降一半以上。空间不够的地方，用耐磨的背包式弯头，外弧侧做一个死角和积灰垫层，让粉尘打在粉尘上，这是最省钱有效的办法。

第四条路是换材质。除尘管道用普通碳钢卷管，内壁做耐磨涂层，或者直接上铸石管、超高分子量聚乙烯管。塑料管耐磨、不锈、轻，缺点是不耐温、不导电，用在有防爆要求的地方要单独评估。

不论走哪条路，弯头和直管要能拆。磨损是必然的，把弯头做成法兰连接的可换段，坏了拆两个螺栓换一个，比整根管割了重焊省太多。

六、防爆和静电，镀锌管反而是加分项

木粉、铝粉、面粉、塑料粉，这些粉尘在管道里高速流动会起静电。静电积累到一定程度放电，管道里就是一团可燃粉尘云，后果不用描述。

粉尘防爆的安全规程要求除尘系统和管道可靠接地，管道之间要跨接，法兰处要用导电垫片或者跨接线，整条管路对地电阻要小。镀锌管是金属管，导电性好，这一点比塑料管有优势。

但镀锌也有个细节要注意。锌层表面会生成一层氧化膜，接触电阻比裸钢高。法兰连接处如果只靠螺栓压紧，中间夹了橡胶垫，电气上就是断开的。跨接线不能省。

静电接地怎么接、接地电阻要求多少，和管道接地的道理相通，镀锌管能不能当接地体 里讲过哪些能当接地体、哪些只能做等电位连接，除尘管道属于后者。

还有一条，除尘管道里不能有积尘的死角。水平管要有清灰口，三通要顺向斜接不要正交，管道变径要用渐扩渐缩不要台阶。积尘的地方既磨又积热，是事故的起点。

七、湿式除尘，镀锌管更不合适

有些工况用水喷淋或者水膜除尘，管道里是含尘的循环水。这种环境下镀锌管面对的是另一套问题：锌在含氯、含硫的循环水里腐蚀快，泥浆还在磨。

湿式除尘的管道里，干湿交替的区域锌层消耗最快。水位线上下波动的那一段，一会儿泡水一会儿暴露，锌的腐蚀速率比全浸状态高好几倍。这一段的寿命常常只有全浸段的三分之一。

湿式系统还有一个麻烦是结垢。水里的钙镁盐在管壁结一层垢，垢下缺氧，形成氧浓差电池，锌和钢都会加速腐蚀。清垢的时候用机械或者酸洗，酸洗又会把锌层洗掉。

湿式除尘的管道，用不锈钢、玻璃钢或者衬胶钢管更合适。镀锌管只适合做水箱的补水管这类不接触含尘水的辅助管路。

八、什么情况下可以用

说完不合适的，说合适的。

第一种，短支管。从设备吸尘罩到支管汇合点，长度几米，管径小，粉尘浓度不高，磨穿的风险小，镀锌管的防锈作用反而有价值。

第二种，干性、软质粉尘。木屑、纸屑、棉絮这类，硬度低，磨料性弱，镀锌管的寿命能接受。

第三种，间歇运行、检修方便的系统。磨薄了看得见，趁着停机换掉，不会等到磨穿。

第四种，有防腐要求但无磨损的管段。除尘器后面的洁净气流段，几乎不含尘，这时候镀锌管的作用是防锈，完全合适。

判断的标准其实很简单：这段管子里，磨料和腐蚀哪个是主因。磨料为主，用碳钢加厚或者耐磨材料；腐蚀为主，用镀锌或不锈钢；两个都有，用衬里或者换材质。想用一层锌同时解决两个问题，往往两个都解决不好。

九、采购和验收，看这几处

除尘管道采购，管径、壁厚、材质、连接方式要写全。壁厚不要只写公称，要写实际最小壁厚和允许偏差。镀锌管的壁厚偏差按 GB/T 3091 是正负 10%，负差走满，4 毫米实际只有 3.6 毫米。

锌层要写克重或者厚度，不要只写热镀锌。300 克和 500 克差 14 微米，在磨损工况下就是几个月的寿命。

弯头要单独列出来，写清曲率半径和壁厚。很多报价里弯头按直管同价给，实际供货是薄壁冲压件，装上去就是薄弱点。

安装完做两件事：一是漏风量试验，二是接地电阻测试。前者查系统能不能抽得动，后者查静电有没有出路。这两项做完，再开机跑一段时间，停机打开检修口看弯头外弧侧，有没有亮点。有亮点就记下来，那是下一次更换的位置。

管径大、批量多的除尘管道，管材、弯头、法兰、耐磨件往往要分几家买。把规格、数量、工况一次写清发到钢管动力，做管的和做耐磨件的都能对上，报价也不会拿普通管充耐磨管。

数据来源：来自公开网络。

钢管动力，关联公众号：钢标控。
