一个老小区的燃气改造，埋地部分换了 PE 管，出地面接原来的镀锌立管。施工队在现场用了一个钢塑转换接头，装完打压合格，通气也正常。三年后，一楼的住户闻到味道，查出来是转换接头下面的钢端锈穿了一个针孔。

挖开看，PE 管完好，镀锌立管也还好，坏的就是中间那一段几十毫米的钢端，锌层早就没了，表面一层红锈加黑泥。

先给结论：镀锌管接 PE 管，做法是成熟的，钢塑转换接头就是干这个的。出问题的地方不在接头本身，在两个界面：一个是钢与土壤的界面，一个是刚性管与柔性管的界面。这两处没处理好，接头选得再对也白搭。

一、为什么不能直接把两种管接上

镀锌管是刚性管，PE 管是柔性管，两者的差别不只在材质。

刚度差得远。镀锌管的弹性模量是二十万兆帕这个量级，PE100 只有一千兆帕左右，差两百倍。埋地以后，土体一旦沉降，PE 管跟着变形，镀锌管不动，变形集中在连接点上。

热膨胀也差得远。PE 的线膨胀系数大约是 0.2 毫米每米每开尔文，钢是 0.012，差了十几倍。同样十米的管，温差二十度，PE 要伸缩四十毫米，钢只伸两毫米多。这个差量必须有地方消化。

连接方式也不一样。塑料管不能套丝，这是硬规定。GB 50242-2002 第 4.1.4 条写得很清楚：塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。现场有人拿板牙在 PE 管上套丝，缠上生料带拧进镀锌内丝，能拧进去，但牙根已经被切开，通水加压就裂。

二、三种过渡形式，各管一段

法兰式钢塑转换，一端是 PE 法兰或 PE 电熔法兰头，另一端是钢法兰，中间用螺栓和垫片连接。这种形式可拆、可检漏，用在阀门井、表箱、设备进出口最合适。

承插式钢塑转换，工厂里把一段钢端和一段 PE 端做成一体的过渡管件，PE 端用电熔或热熔与管子连接，钢端用螺纹或焊接与立管连接。这种形式整体性好，没有可拆的密封面，适合直接埋地。

螺纹式过渡，钢端是外丝或内丝，PE 端是内丝铜嵌件。只能用在 DN32 以下的小口径、明装、可检修的位置。埋地不用，因为螺纹处是缝隙，土壤里的水一进去就出不来。

给水系统还有一种做法，PE 管接镀锌管的时候加一个内衬塑的转换接头，钢端带内衬，避免水直接接触锌层。这个做法在水质偏酸或者含氯的地区值得考虑。

三、钢端是整条管线最薄的一环

钢塑转换接头的钢端，长度一般只有一百到两百毫米。这一段在出厂时是镀锌或者涂层处理的，但现场安装的时候，螺纹、焊接、卡箍这些操作会把镀层破坏掉。

更麻烦的是它的位置。它正好在土壤和空气的交界处，也就是干湿交替带。这个位置的腐蚀速率比长期浸没在水里还高，因为氧气充足，干湿循环又让腐蚀产物不断被冲走，新鲜的金属面反复暴露。

土壤里还有宏电池。镀锌立管在地上，钢端在土里，两者通过管体导通，土壤是电解质，形成一个长距离的腐蚀电池。锌是阳极，钢是阴极，理论上锌保护钢。但钢端的镀层一旦破损，破损点成了小阳极，周围大面积的锌成了阴极，面积比一反，破损点腐蚀得飞快。这就是常说的「小阳极、大阴极」。

处理办法是给钢端做加强级防腐：除锈到 St3，刷环氧富锌底漆一道，缠防腐胶带或者热缩套，两端搭接不少于 100 毫米，回填前再做一遍电火花检漏。这一段的钱不能省，省下来的是三年后的开挖费。

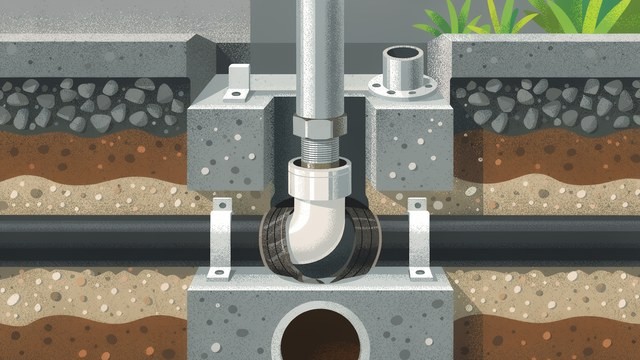

四、沉降和剪切，靠构造消化

钢塑转换的位置，通常就是出地面那一段。这一段是整个管路里弯矩最大的地方：上面的立管有自重和风载，下面的 PE 管随土沉降，接头夹在中间。

三个做法可以缓解。

一是把转换接头设在混凝土支墩或者管卡上方，让立管的重量传到结构上，不传到接头上。支墩的做法可以参考球铁管过渡的做法，镀锌管接球铁管，怎么过渡 里有剖面示意，原理是一样的。

二是在 PE 侧留一段柔性弯，做成一个 S 形或者一个 45 度弯，让沉降量被弯头吸收。直管硬接，沉降一毫米，接头就受一毫米的剪切。

三是回填。管底垫 100 毫米中砂，管周 300 毫米范围内用中砂或者细土分层夯实，不能用石块、砖头、建筑垃圾。这一点在改造项目里最容易出问题，因为开挖出来的土本来就杂。

五、燃气管道的额外要求

燃气系统对钢塑转换的要求比给水严，因为它漏了会出事。

转换接头的位置，一般设在引入管出地面以后、立管阀门之前，放在可以开挖、可以检漏的地方，不设在建筑物的基础底下或者无法开挖的位置。

PE 侧的电熔连接要有焊接记录，电压、时间、冷却时间都记，焊完做外观检查，接头环焊缝要均匀，不能有虚焊。钢端与立管的螺纹连接，填料用燃气专用的密封胶或者聚四氟乙烯带，不能用麻丝加铅油，铅油会被燃气里的凝析液溶掉。

埋地的钢端要设检漏管，一根 DN25 的管子从防腐层外面引到地面，管口加护盖。这是老做法，但有效：一旦接头漏气，气体会顺着检漏管上来，用仪器一测就知道。

燃气管用镀锌管的范围本身有限，GB 50028 里的镀锌钢管条款主要针对净化后的城镇燃气，含硫、含凝析液的沼气不在这个范围，这一点在 沼气管道能用镀锌管吗 里算过账。

六、给水系统的做法

给水的压力比燃气高，但介质温和，做法相对宽松。

DN50 以下，用螺纹式转换或者法兰式转换都行。DN50 以上，用法兰式，PE 侧做电熔法兰头，钢侧做螺纹法兰或者焊接法兰，焊接法兰的焊口要做二次镀锌或者富锌漆。

垫片按介质选。常温清水用三元乙丙或者丁腈橡胶，热水用耐温的石棉-free 橡胶或者聚四氟。垫片的内径要和管子内径对齐，不能伸进管内形成台阶，那个台阶是积垢和细菌的落脚点。

大口径的 PE 管与镀锌管连接，要考虑防拔脱。PE 管的轴向强度不如钢管，压力波动的时候，管子有从接头里被推出去的趋势。做法是加防拔脱卡环，或者在 PE 侧做混凝土固定墩。

水质也要看一眼。如果水的氯离子高、pH 偏低，钢端的腐蚀会加快，这时候钢端做内衬塑处理，或者干脆把转换接头的位置往室内移，避开潮湿环境。

七、现场五个错法

头一个，在 PE 管上套丝。GB 50242 明确禁止，现场的后果是牙根开裂，打压时不一定漏，通水几个月后从裂纹渗。

第二个，转换接头埋进混凝土或者砌体里。接头是需要检修的部件，埋进去等于放弃了检修的可能。

第三个，钢端不做防腐直接回填。镀锌层在现场被卡箍、螺纹破坏，裸钢直接接触土壤，两三年就出麻点。

第四个，PE 侧不留伸缩余量。夏天装的管，冬天收缩，接头受拉，电熔接口被拉脱。

第五个，回填用原土不分层。石块压在 PE 管上，一点沉降就是一个凹坑，凹坑处的管壁应力集中，几年后开裂。

八、验收看哪几项

强度试验和气密性试验按介质各自的规范做，燃气按 CJJ 33，给水按 GB 50242。试验合格只是底线。

还要看三样：转换接头的位置是否可检修，钢端的防腐层是否连续、有没有电火花检漏记录，PE 侧的焊接记录是否齐全。这三样在竣工资料里都要有，缺一项，以后出了问题说不清责任。

老管线的寿命判断，看的是锌层和环境的组合，镀锌管能用多少年，看锌层和环境 里有一张按腐蚀等级估算的表，改造项目评估旧管能不能留用的时候用得上。
