镀锌管焊缝渗漏，补焊还是换管

一句话回答：先别急着动焊枪。焊缝渗漏分三种：砂眼或气孔、未焊透、裂纹。孤立砂眼在壁厚够、无裂纹的前提下可以打磨后补焊；裂纹、延展性缺陷、同一部位第二次漏，建议割掉换管。补焊前必须把锌层磨掉，否则气孔会越补越多。

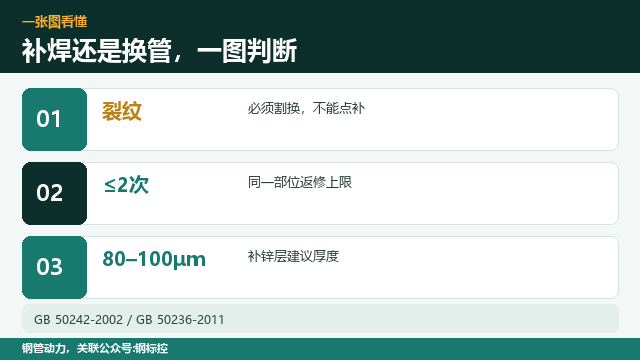

图1：先判漏点类型，再决定补焊还是割换，别一上来就点焊

一、先判类型：砂眼、未焊透、裂纹，处理方式不同

砂眼或气孔：焊缝上孤立小孔，周围没有裂纹，打磨后能看到干净的坡口。这类缺陷范围小，处理得当可以补。

未焊透：根部没熔透，打压时沿焊缝渗水，往往是一条线，不是一点。要看未焊透的长度和深度，局部小段可补，整条根部没熔透就该割换。

裂纹：肉眼可见或着色、渗透发现的线状缺陷，最危险。裂纹会沿热影响区延伸，点焊往往只是把裂纹“盖住”，一打压又漏。

现场没有探伤条件时，至少做三件事：看漏点形状、用角磨机打磨到看见母材、用放大镜看有没有延伸裂纹。拿不准就按裂纹处理，割换比反复补焊便宜。

二、可以打磨补焊的三种情况

① 孤立气孔或砂眼，直径不大，打磨后壁厚仍不小于设计壁厚。

② 局部未焊透，打磨后坡口干净、没有夹渣和裂纹，且补焊后能重新做密封试验。

③ 外部机械损伤造成的浅坑，未裂透，补焊后不影响强度。

补焊前要把缺陷完全磨掉，不能直接往缺陷上堆焊。磨到露出金属光泽，坡口角度和间隙按焊接工艺卡执行。

三、必须割掉换管的四种情况

① 裂纹：补焊可能把裂纹盖住，热影响区还会继续扩展。

② 同一部位第二次漏：说明第一次没处理干净，或者母材、焊接工艺有问题。

③ 壁厚减薄超过设计或标准允许值：补焊只能补表面，补不回强度。

④ 焊缝大面积未熔合、夹渣：不是点补能解决的，整段割换更稳妥。

消防、燃气、压力管道这类系统，遇到裂纹和重复渗漏，不要用“先补补看”拖时间。

四、补焊的正确步骤

第一步：卸压、放水、隔离。带压补焊绝对不行。GB 50268-2008第9.2.10条明确：水压试验时严禁修补缺陷，遇有缺陷应做出标记，卸压后修补。

第二步：磨锌。焊缝两侧各磨10～20mm，把锌层、氧化皮、油污清干净。锌在电弧下蒸发，容易造成气孔，还会产生锌烟，必须通风。

第三步：开坡口。薄壁管用角磨机开V形或U形坡口，别磨穿；壁厚≤3.5mm的管，电流要小，避免烧穿。

第四步：选焊材。一般碳钢管用J422或J427；重要管道按焊接工艺评定选低氢焊条，焊条按规定烘干。

第五步：分层焊、清渣。每层焊完清渣，检查有无气孔；不要一次成型，薄壁管尤其容易烧穿。

第六步：焊后检查。外观无裂纹、未熔合、未焊透、夹渣、弧坑、气孔（GB 50242-2002第4.2.6条）；按需做打压或探伤。

五、标准怎么规定

GB 50242-2002第4.2.6条要求：管道及管件焊接的焊缝外形尺寸应符合图纸和工艺文件，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡；焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。

GB 50236-2011《现场设备、工业管道焊接工程施工规范》规定：不合格焊缝的返修，应分析缺陷产生原因、编制焊接返修工艺文件；焊缝同一部位的返修次数不宜超过两次，超过两次应经技术负责人批准。

注意，这是“不宜超过两次”，不是“可以随便补两次”。每次返修都会扩大热影响区，薄壁管越补越脆，同一处补到第三次，往往不是焊缝的问题，而是母材已经受损。

六、焊后补锌，别只刷防锈漆

补焊把锌层烧掉，焊后必须补锌，否则焊口最先锈。

小面积：打磨到St2级以上，涂富锌底漆，干膜厚度建议80～100μm，再涂面漆。

重要部位：热喷锌或冷喷锌，厚度按设计要求；不能只刷普通防锈漆，普通漆没有牺牲阳极作用。

补锌前把焊渣、飞溅清干净；补锌后检查附着力，避免起皮。

七、相关文章

焊法兰后的补锌做法，见镀锌管接法兰，焊完怎么补锌；带水应急补漏，见镀锌管漏水，带水怎么补；镀锌管走压缩空气的注意事项，见镀锌管能走压缩空气吗。

图2：补焊六步，磨锌、开坡口、控电流、清渣、补锌、复压

常见问题（FAQ）

标准依据：GB 50242-2002《建筑给水排水及采暖工程施工质量验收规范》第4.2.6条；GB 50236-2011《现场设备、工业管道焊接工程施工规范》；GB 50268-2008《给水排水管道工程施工及验收规范》第9.2.10条

数据来源：来自公开网络

钢管动力，关联公众号:钢标控
