欢迎访问本站！
镀锌管锌层，国标最低多少微米
一句话回答：先把两个标准分开：镀锌钢管本身看GB/T 3091-2025，考核的是“内外表面镀锌层单位面积总重量”，底线300g/㎡，合同可约定500g/㎡；钢管加工成的支架、护栏、法兰等构件，才看GB/T 13912-2020的“平均/局部厚度”，按件厚从45μm到85μm。拿13912的85μm去卡3091的钢管，是常见的错判。

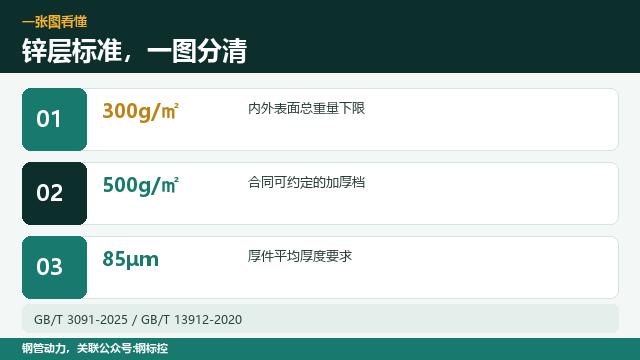

图1：钢管看总重量，加工件看厚度，两个标准不能互相套用
一、先纠正：钢管看“重量”，构件才看“厚度”
GB/T 3091-2025《低压流体输送用焊接钢管》第6.10.2.1条规定：镀锌钢管应测量镀锌层重量，钢管内外表面镀锌层单位面积总重量应不小于300g/㎡。第6.10.2.2条：根据需方要求，经供需双方协商并在合同中注明，可供应内外表面总重量不小于500g/㎡的镀锌钢管。
GB/T 13912-2020《金属覆盖层 钢铁制件热浸镀锌层 技术要求及试验方法》按制件厚度给出平均厚度和局部厚度要求，适用于钢管加工后的支架、栏杆、法兰、预埋件等钢铁制件。钢管产品本身，优先执行GB/T 3091-2025。
把这两个标准混着用，就会出现“管子测出来只有20多微米，被判不合格”的争议。不是管子一定不合格，而是判据用错了。
二、300和500，差的是总重量，不是每面
300g/㎡是内外表面加在一起的总重量，不是每一面300g/㎡。按锌密度7.14g/cm³换算，1g/㎡约等于0.14μm；300g/㎡总重量，平均到内外两面，每面约21μm；500g/㎡总重量，每面约35μm。
这是理论换算，实际测量受锌层密度、合金层、测量方法影响，不能拿换算值直接当仲裁依据。仲裁按标准规定的称重法或金相法。
| 镀锌层总重量 | 每面平均厚度（理论换算） | 适用 |
|---|---|---|
| 300g/㎡ | 约21μm | GB/T 3091-2025基本要求 |
| 500g/㎡ | 约35μm | 合同约定的加厚档 |
三、GB/T 13912-2020的厚度，按件厚分四档
注意“平均”和“局部”是两个判据：平均厚度是若干测点的平均值，局部厚度是单个测点也不能低于的下限。现场用磁性测厚仪，至少取5个点，避开边角、焊缝、螺纹牙顶这些镀层偏厚或偏薄的位置。
对离心镀的螺纹件，标准还有单独规定，不能简单套表1。
| 制件厚度 | 平均厚度最小值 | 局部厚度最小值 |
|---|---|---|
| ≥6mm | 85μm | 70μm |
| 3～6mm | 70μm | 55μm |
| 1.5～3mm | 55μm | 45μm |
| ＜1.5mm | 45μm | 35μm |
四、为什么钢管的标准“看起来更低”
连续热镀锌钢管是卷板开卷、焊管、酸洗、镀锌、钝化连续生产，锌层要兼顾防腐、附着力和后续车丝、滚槽、弯曲。锌层太厚，车丝时容易崩锌，滚槽时容易起皮，成本也上去了。
GB/T 3091-2025的定位是低压流体输送用焊接钢管，300g/㎡是基本档，适用于一般室内外给水、低压流体输送。沿海、工业污染、埋地、长期潮湿环境，应该在合同里写500g/㎡，或者增加涂层、衬塑等附加防腐。
反过来，钢管加工成支架、护栏、预埋件后，热浸镀锌按GB/T 13912-2020验收，厚度要求就上去了。这是“产品标准”和“构件标准”的分工，不是谁更严。
五、合同里怎么写，才不会扯皮
写法一（钢管）：“热浸镀锌钢管，执行GB/T 3091-2025，钢管内外表面镀锌层单位面积总重量不小于500g/㎡，按第6.10.2.2条供货，随附质量证明书及镀锌层重量检测结果。”
写法二（加工件）：“热浸镀锌，执行GB/T 13912-2020，制件厚度≥6mm，平均镀层厚度≥85μm，局部≥70μm；每批抽检5件，每件测5点。”
不要写：“镀锌层≥80μm”却不写检测方法、取样位置、判定规则。厚度和重量是两个指标，写不清就给了双方各自解释的空间。
六、现场怎么测，才不容易误判
① 先看表面：漏镀黑斑、气泡、起皮，按GB/T 3091-2025第6.10.5条，内外表面镀锌层应完整，不应有未镀上锌的黑斑和气泡。
② 再用磁性测厚仪：校准后在同一根管上取5点以上，记录平均值和最小值；测点避开车丝螺纹、焊缝、管端毛刺。
③ 有争议就截样称重：按标准方法截取一定长度管段，酸洗退锌前后称重，算单位面积锌层重量。这是仲裁方法，比测厚仪更硬。
④ 查质量证明书：看镀锌层重量写的是300还是500，批号、规格与实物对不对得上。
七、三个常见误区
误区一：越厚越防腐。 锌层过厚会影响螺纹旋合、弯曲和滚槽，附着力差反而先剥落。
误区二：测厚仪一测就定性。 磁性测厚仪受基材、表面粗糙度、探头压力影响，必须多点平均，必要时称重仲裁。
误区三：内壁看不见就不管。 镀锌管的内壁同样要镀上，输水管的腐蚀往往从内壁开始。合同要写“内外表面”，验收也要看内壁。
八、相关文章
怎么分辨冷镀锌冒充热镀锌，见冷镀锌管冒充热镀锌，三招认出来；壁厚负差和镀锌前基管的关系，见镀锌管壁厚下差，一半在镀锌之前；光伏支架的锌层要求，见光伏支架用镀锌管，锌层要多厚。
图2：300与500g/㎡，差的是内外表面总重量，不是每一面
常见问题（FAQ）
问：300g/㎡每面多少微米？
答：按锌密度7.14g/cm³理论换算，300g/㎡是内外表面总重量，平均到每面约21μm。
问：500g/㎡每面多少微米？
答：同样按总重量平均到内外两面，每面约35μm。实际以称重法或质量证明书为准。
问：为什么GB/T 13912要求85μm，3091只要300g/㎡？
答：对象不同。3091管的是钢管产品，按总重量考核；13912管的是加工后的钢铁制件，按厚度考核。不能互相套用。
问：图纸写“镀锌层≥65μm”，按哪个标准？
答：先看产品标准。钢管可按3091换算总重量，加工件按13912表1；最好在合同写清标准号、检测方法和判定规则。
问：测厚仪测出来20μm，管子不合格吗？
答：若按3091，300g/㎡总重量对应每面约21μm，可能合格；最终以称重法、质量证明书和合同约定为准。
问：镀锌管能用于沿海吗？
答：300g/㎡基本档不够稳妥，建议合同约定500g/㎡或附加涂层，并按环境腐蚀等级做防腐设计。
问：镀锌层有黑斑能用吗？
答：GB/T 3091-2025第6.10.5.1条不允许未镀上锌的黑斑和气泡，应拒收或按合同协商处理。
问：镀锌管车丝后螺纹没锌，怎么办？
答：螺纹露铁应涂富锌底漆或防锈脂，但不得影响密封和卫生；重要工程宜镀锌后车丝或采用补锌工艺。
有采购、加工、找货需求？欢迎到钢管动力发布需求信息，让本地供应商直接联系你。
标准依据：GB/T 3091-2025《低压流体输送用焊接钢管》第6.10.2条、第6.10.5条；GB/T 13912-2020《金属覆盖层 钢铁制件热浸镀锌层 技术要求及试验方法》表1
数据来源：来自公开网络
钢管动力，关联公众号:钢标控
