一个厂区改造项目，电气队把 4 根 YJV 电缆穿进 DN80 镀锌管里埋地，埋深 0.6 米。验收时监理问了一句「管内径是电缆外径的几倍」，施工员说没算过，反正穿得进去。拆开一量，电缆外径 40 毫米，管外径 88.9、壁厚 3.2，内径 82.5 毫米，比例 2.06，这一项过了。

监理接着问埋深依据，施工员说「不是 0.7 米吗」。这就答错了。0.7 米是电缆直接埋地的埋深，穿保护管埋地是另一个数，规范里写的是不宜小于 0.5 米。

镀锌管做电缆保护管，是电气工程里最常用的做法之一，也是最容易被「差不多」糊弄过去的一环。这篇按 GB 50168-2018 的顺序，把埋深、管径、连接、防腐、接地五件事说清。

一、0.7 米和 0.5 米，说的是两件事

GB 50168-2018《电气装置安装工程 电缆线路施工及验收标准》第 5.1.6 条讲的是电缆管直埋：电缆管的埋深不宜小于 0.5 米，在排水沟下方通过时距排水沟底不宜小于 0.3 米。

0.7 米那个数出自电缆直接埋地的规定，指的是电缆本体没有保护管、直接埋在土里的情况，穿越农田还要加深到 1 米。两者不能混用。

0.5 米也不是随便就能压线。管顶覆土 0.5 米，上面过重车还是会压，所以规范同时要求管上下的回填和覆盖。穿越道路、铁路这些受机械损伤的地段，保护管本身要加厚或者加混凝土包封，光靠埋深不够。

还有一条容易漏：第 5.1.6 条要求电缆管有不小于 0.2% 的排水坡度，也就是每米 2 毫米。穿管埋地不可能完全密封，地下水会从接口渗进去，管里长期泡水，电缆绝缘会加速老化。坡向排水点或者电缆井，这是硬要求。

二、行不行，先看壁厚

镀锌管做电缆保护管，第一个门槛是壁厚。埋地和潮湿场所的钢导管，壁厚不应小于 2.0 毫米；干燥场所明配可以放宽到 1.5 毫米。

这条门槛直接决定了能不能用薄壁管。市面上那些 1.2、1.5 毫米的薄壁镀锌管，属于室内明配的料，埋到地下几个月就被压扁，或者被铲车蹭破。埋地必须用 2.0 以上的。

按 GB/T 3091-2025 的最小公称壁厚看，DN50 是 3.2 毫米，DN65 是 3.2，DN80 是 3.2，DN100 是 3.5，全部满足埋地要求。DN20 及以下的最小公称壁厚只有 2.2 毫米，勉强过关，但小口径管做保护管通常只穿一根控制电缆，要考虑机械强度。

壁厚这一项在现场怎么快速判断？拿磁铁吸一下，再拿卡尺量管端。管端切口是圆的，卡尺卡得到。注意有些管端做了倒角，量的时候往里让 10 毫米。壁厚与锌层、椭圆度的关系，见 镀锌管壁厚下差，一半在镀锌之前。

三、管径：1.5 倍和 40% 两条线

第 5.1.3 条给了一个硬指标：电缆管的内径与穿入电缆外径之比不得小于 1.5。

算一遍。YJV 4×95 加 1×50 的电缆，外径约 40 毫米，管内径至少 60 毫米。DN65 的内径 69.7 毫米，DN80 的内径 82.5 毫米，两个都满足，DN65 更经济。

第二条件是填充率。多根电缆穿一根管，电缆总截面积不应超过管内截面积的 40%。DN65 的管内截面积是 3815 平方毫米，40% 是 1526 平方毫米。上面那根电缆的截面积约 1257 平方毫米，穿一根刚好，穿两根就超了。

40% 这个数不是随便定的。电缆运行会发热，管里塞满散热不出去，载流量要打折；另外穿线时要留出牵引空间，塞太满拉不动，硬拉会伤绝缘。

第三个限制是弯头数量。第 5.1.4 条：每根电缆管的弯头不应超过三个，直角弯不应超过两个。超过这个数，穿线时牵引力会成倍增加。现场常见的错误是一根管上做了四个直角弯，收尾靠三个人硬拽，电缆外皮被管口刮破。

四、单芯电缆不能穿钢管

这一条比管径重要得多，违反的后果是发热甚至烧毁。

三相或单相的交流单芯电缆，不得单独穿于钢导管内。原因是单芯电缆周围有交变磁场，钢管是导磁材料，管壁上会产生涡流，涡流让钢管发热，同时增加线路损耗。电流越大、管壁越厚，发热越明显。

有人会想，那三根单芯一起穿一根管行不行？理论上三相电流矢量和为零，管壁磁场互相抵消，但实际工程中三根电缆的排布不可能完全对称，还是会残留磁场。规范的做法是单芯电缆用非磁性管，或者用电缆桥架、支架敷设。

穿镀锌管的多芯电缆没有这个问题。多芯电缆内部各相电流已经在缆芯里抵消，外部磁场很弱，钢管不发热。

五、连接：不能直接对焊

第 5.1.7 条写得很明确：金属电缆管不应直接对焊，应采用螺纹接头连接或套管密封焊接方式；连接时应两管口对准、连接牢固、密封良好；螺纹接头或套管的长度不应小于电缆管外径的 2.2 倍。

为什么不能直接对焊？一是焊渣会掉进管内，穿电缆时刮伤外皮；二是焊缝内壁有焊瘤，管径变小；三是镀锌管焊接会破坏锌层，焊口成为锈蚀起点，埋地几年就烂穿。

2.2 倍这个数也好理解。DN80 的管外径 88.9 毫米，套管长度不小于 195 毫米。套管短了，两管的同轴度保证不了，穿线时电缆在接口处被错位的管口切伤。

GB 50303-2015 第 12.1.1 条和第 12.1.2 条还有两条强制性要求：镀锌钢导管不得熔焊，应采用专用接地卡连接，跨接线用不小于 4 平方毫米的铜芯软线；镀锌导管或壁厚不大于 2 毫米的钢导管，不得采用套管熔焊连接。

现场用得最多的是螺纹接头加导电膏，或者专用的紧定式接头。埋地的接口还要做防水，缠防水胶带或者热缩，否则地下水从螺纹缝里渗进去。

六、防腐：锌层破了要补

第 5.1.2 条有一句容易被跳过的话：无防腐措施的金属电缆管应在外表涂防腐漆，镀锌管锌层剥落处也应涂防腐漆。

这句话承认了一个事实：镀锌管的锌层在运输、切割、套丝、弯曲的过程中会破损，破损处必须补。补的材料用富锌漆或者沥青漆，埋地段建议用环氧沥青，耐水性强。

埋地环境的腐蚀性比大气环境强得多。土壤里的锌年消耗量在 3 到 5 微米，300 克档的单面锌层 21 微米，四到七年就消耗完；500 克档 35 微米，能撑八到十年。电缆保护管的设计寿命通常按 30 年考虑，光靠锌层远远不够。

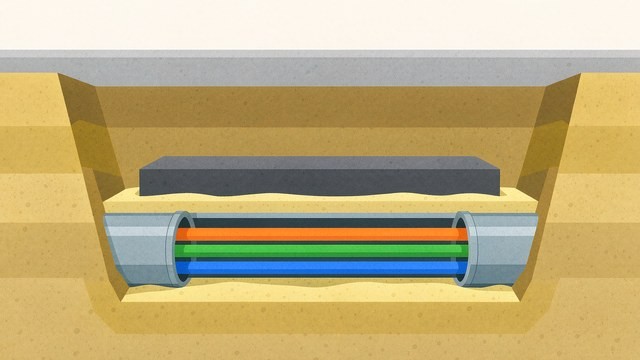

工程上的做法有三层：管身镀锌层、外壁刷沥青漆或环氧沥青、管上下各 100 毫米砂垫层加混凝土保护板。三层都做到，30 年不出问题；只靠镀锌层，十年后开挖检查会发现管壁已经起皮。

锌层在土壤里的消耗速度跟土壤电阻率、含水量、氯离子含量都有关系，完整的对照见 镀锌管埋地，几年开始烂。

七、接地：先接好，再穿缆

第 5.1.9 条给了一个顺序：利用电缆保护钢管做接地线时，应先安装好接地线，再敷设电缆。

顺序反了，电缆已经在管里，再想焊接接地卡或者钻孔攻丝，焊渣和铁屑掉进管里，清理不出来。到了要通电的时候，只能硬着头皮送。

镀锌管做接地线有个前提：管路的连接处必须电气连续。螺纹接头拧得再紧，接触电阻也不稳定，所以每个接头都要加跨接线，用不小于 4 平方毫米的铜芯软线加专用接地卡。整条管路的两端和中间每隔一段，还要和接地网连接。

要注意的是，镀锌管能不能当接地体，和能不能当接地线，是两个问题。埋地的镀锌钢管做接地极是可以的，但作为给水管道本身，规范是不允许当接地体的。这个区别在 镀锌管能不能当接地体 里说清了。

八、五种常见错法

第一种，用薄壁管埋地。1.2 毫米的管看着也是镀锌的，压一下就扁。埋地必须 2.0 以上，DN50 以上按国标最小公称壁厚都在 3.2，够用。

第二种，管口不处理。切管的毛刺不磨，穿电缆时像刀一样刮外皮。规范要求管口无毛刺和尖锐棱角，实际做法是切完用半圆锉倒角，或者装护口圈。

第三种，弯管弯扁。第 5.1.2 条要求弯扁程度不宜大于管子外径的 10%，DN80 的管弯扁后短径不得小于 80 毫米。手工弯管不用弯管机，靠人压，扁得很厉害。

第四种，埋深不够还加回填。0.5 米是最低线，实际施工常做到 0.6 到 0.7 米，因为后面还有绿化、道路施工，挖土会碰。埋 0.4 米的，一年内必被挖破。

第五种，管内穿线不留余量。电缆在管里要留检修余量，两端各留 1 到 1.5 米，转弯处和电缆井里多留一些。不留余量的，将来做终端头时不够长，只能接一段，接头就是故障点。

九、验收看六项

一查壁厚，卡尺量管端，埋地段不小于 2.0。二查内径比，管内径除以电缆外径不小于 1.5。三查填充率，多根电缆的截面和不超过管内截面的 40%。

四查埋深和坡度，尺量管顶到地面的距离，水准仪测坡度不小于 0.2%。五查连接和防腐，接口是不是螺纹或套管、长度是否够 2.2 倍外径、破损处有没有补漆、跨接线有没有装。六查隐蔽记录，回填前后的照片和实测数据都要留。

隐蔽工程最怕的就是记录不全。埋下去以后看不见，出了问题只能开挖。照片、尺寸、材料合格证三样齐了，往后追责有依据。
