南通一家化工厂做技改，循环水管刷成了大红色，理由是「醒目、好看」。三个月后安全检查，专家站在管廊下问了一句：消防管也是红的，这两根你能一眼分清吗？

车间主任愣了一下。管廊上十几根管，红的四根，两根是消防，两根是循环水，都是热镀锌钢管，都是大红，只有管径不一样。

管道颜色不是审美问题。GB 7231-2003《工业管道的基本识别色、识别符号和安全标识》把颜色和介质绑在一起，八类介质八种颜色，刷错就是错。这篇讲颜色怎么对、标识怎么刷、镀锌面刷漆为什么容易掉、验收看什么。

一、八类介质，八种颜色

GB 7231-2003 根据管道内物质的一般性能分成八类，每类一个基本识别色和一个颜色标准编号。

水是艳绿 G03，水蒸气是大红 R03，空气是淡灰 B03，气体是中黄 Y07，酸或碱是紫 P02，可燃液体是棕 YR05，其他液体是黑，氧是淡蓝 PB06。

这套分类不看温度、不看压力，只看介质性质和危害。所以同样是水，循环水、冷冻水、软化水都是艳绿；同样是气体，氮气、氩气、二氧化碳都是中黄，氧气单独一档用淡蓝，因为氧气助燃，性质特殊。

容易混的是「酸或碱」和「其他液体」。烧碱、硫酸用紫色，但稀酸稀碱在有些厂里被当成「其他液体」刷成黑色，这在检查时会被提。判断标准就看介质名称，不看浓度。

消防管道是另一套。GB 7231 里明确，工业生产中设置的消防专用管道应遵守消防标志的规定，并在管道上标识「消防专用」识别符号。消防的红和蒸汽的大红不是一回事，消防红要配「消防专用」字样和标志，光刷红不算数。

二、五种标识方法，选一种做到底

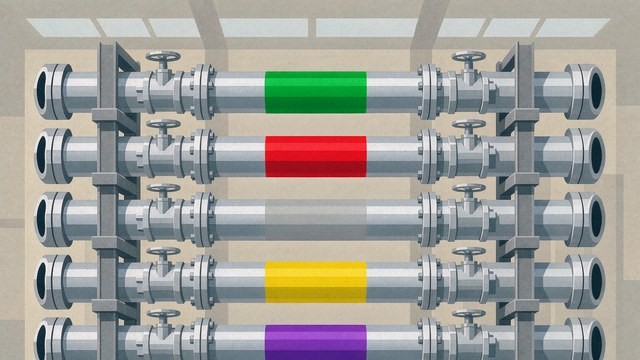

标准给了五种方法：管道全长标识；在管道上刷 150 毫米宽的色环；用长方形识别色标牌；用带箭头的长方形标牌；用系挂式标牌。

全长刷漆最直观，成本也最高，一根 DN200 的管，一公里长，油漆和人工都不是小数。化工厂、电厂的主干管常用全长，支管用色环。

色环是 150 毫米宽，两个标识之间的最小距离 10 米。这个 10 米是下限，管廊长、视线差的要加密。色环的好处是保留了镀锌面，不用整根刷漆。

标牌适合不便刷漆的场合，比如不锈钢管、衬塑管、已经保温的管道。带箭头的标牌把流向一起解决，最省事。

无论选哪种，标识的位置要覆盖：管道的起点、终点、交叉点、转弯处、阀门两侧、穿墙孔两侧，以及其他需要识别的地方。这几处是人员操作、检修、应急时视线停留的地方，漏了等于没做。

三、颜色只是底色，名称和流向才是内容

只刷颜色不写名称，等于给人一个谜语。标准要求识别符号包括物质名称和状态，物质名称用中文，必要时加英文；状态指气态、液态或者压力温度参数。

流向用箭头表示，箭头指向介质流动方向。这一条在检修时最有用，新来的工人顺着箭头找阀门，不用翻图纸。

危险化学品的标识另有一套。属于 GB 13690 所列危险化学品的管道，色环一律 200 毫米宽，中间 150 毫米是中黄，两侧各 25 毫米是黑色。这个 200 毫米的规格是强制要求，用普通 150 毫米色环不合规。

压力、温度这些参数，标准没强制，但化工、制药企业普遍加在标牌上。一根管上写「循环水 32℃ 0.4MPa」，检修时省很多口舌。

四、消防的红和燃气的黄

消防管道刷红，依据是消防标志的强制性标准，红色是消防专用色。刷了红还要有「消防专用」字样，喷淋管、消火栓管、消防水池出水管都要标。

燃气管道刷黄，依据是城镇燃气和工业管道的规定，中黄代表可燃气体。厂区里的天然气管道、液化石油气管道、沼气管道都用中黄，加「燃气」字样和流向箭头。

这两条在消防喷淋为啥只认镀锌管和燃气管道能用镀锌管吗里都提过管材，颜色是配套的另一半。管材对了、颜色错了，验收照样过不去。

五、镀锌面刷漆，附着力是第一关

镀锌管表面光滑，还有一层氧化锌和碱式碳酸锌，普通醇酸漆、调和漆刷上去，当时看着好，半年后成片起皮。原因有两个：一是漆膜和锌面之间没有化学键，只有物理附着；二是油性漆里的脂肪酸和锌反应生成锌皂，皂化层让漆膜整片脱落。

正确做法分三步。第一步处理表面，清除油污、白锈、锌瘤，用扫砂或者打磨把表面打出粗糙度，白锈要用专用清洗剂，不能用钢丝刷硬蹭，蹭完反而留下更多活性锌面。白锈的成因和处理在镀锌管长白锈，钝化到底管什么里讲过。

第二步选底漆。镀锌面专用底漆有两类：环氧磷酸锌底漆和环氧锌黄底漆，前者更环保，后者附着力更强。不能用醇酸、酚醛、氯化橡胶类底漆。

第三步控膜厚。底漆干膜 60 到 80 微米，面漆 40 到 60 微米，总膜厚 100 到 140 微米。膜太薄盖不住，太厚内应力大，更容易起皮。

验收看两个试验。划格法按 GB/T 9286，划格间距 2 毫米，结果 0 到 1 级算合格；拉开法按 GB/T 5210，附着力不低于 3 兆帕。现场没条件做拉开法的，用划格加胶带撕，能过基本没问题。

六、全长刷漆的三个副作用

第一个副作用是削弱牺牲阳极。锌的价值在于它比钢活泼，能替钢先腐蚀。整根刷满漆，锌被包在漆膜下面，接触不到水和氧，保护作用发挥不出来。漆膜一旦有针孔，孔里裸锌面积小、周围漆膜下的大面积钢是阴极，小阳极大阴极，腐蚀速度比不刷漆还快。

第二个副作用是掩盖锈蚀。刷了漆的管子，锈在漆膜下面鼓包，发现时已经蚀穿。保留锌面的管子，锈一眼就能看见。

第三个副作用是增加检修负担。管道每改一次、每换一段，都要补漆，补的颜色和原漆有色差，两三年后管廊上一片斑驳。

所以镀锌管最经济的做法是保留锌面，只刷色环加标牌。需要整根改色的场合，比如消防管必须红、燃气必须黄，再按前面三步做涂装。

七、算一下色标的成本

DN100 的管，外周长 0.359 米，150 毫米宽的色环一条是 0.054 平方米。按涂料 150 克每平方米算，一条用漆 8 克。

一个车间三百处标识，用漆 2.4 公斤。工业漆按 60 元每公斤，材料 144 元。贵的是人工，一处从除污、贴美纹纸、刷漆到撕纸，五分钟算快的，三百处 25 小时，按 60 元每小时是 1,500 元。

用标牌更省事。铝制或者 PVC 标牌，12 到 20 元一块，三百块 3,600 到 6,000 元，两个人两天装完，不用等漆干，也不用担心色差。管廊高、位置险的地方，标牌是唯一现实的选择。

两种做法可以混用：主干管刷色环，支管和阀门用标牌，成本和质量平衡得最好。管廊转弯、阀门密集的区域，色环按 10 米做会显得零碎，可以缩到 5 米一处再用标牌补，检查时以站在通道上能连续认出介质为准。

八、验收清单

颜色对表。八类介质对八种颜色，逐根核对，不看「差不多」。

色环规格。宽度 150 毫米，危险化学品 200 毫米（150 中黄加两侧 25 黑），间距不大于 10 米。

位置齐全。起点、终点、交叉点、转弯处、阀门两侧、穿墙两侧，一处一处走。

名称和流向。中文名称清楚，箭头指向正确，参数标注齐全。

消防和燃气。消防红加「消防专用」，燃气中黄加「燃气」，两者不能混。

涂装质量。划格 0 到 1 级，膜厚 100 到 140 微米，无起皮、无流挂、无色差。

标识耐久。室外标识要耐晒耐雨，普通贴纸一年就褪色，用户外级材料或者铝牌。
