一个办公楼装修项目，电气分包报的材料单上写着「镀锌电线管 JDG20」，进场一量，壁厚 1.0 毫米。监理拿卡尺一夹，直接判退场。分包解释说 JDG 和 KBG 都是镀锌薄壁管，用哪个都行，价格还便宜两成。

这话对了一半。两种管确实都是镀锌薄壁钢导管，但执行的是两本不同的协会标准，壁厚差 0.4 到 0.6 毫米，连接方式也不同。混着报、混着用，验收一定卡住。

这篇把两种管的出身、壁厚门槛、连接可靠性、接地做法和验收五查讲清楚，做电气配管的照着挑就行。

一、两种管不是一个标准

KBG 的全称是套接扣压式薄壁钢导管，执行中国工程建设标准化协会的标准 CECS 100:98。它的连接靠专用扣压钳，把套管和管材一起压出几个凹坑，靠塑性变形咬合。

JDG 的全称是套接紧定式镀锌钢导管，执行 CECS 120:2007。它靠管件上的紧定螺钉顶紧管壁，螺钉拧到位时颈部会被拧断，这个「拧断脖颈」的动作就是力矩到位的信号。

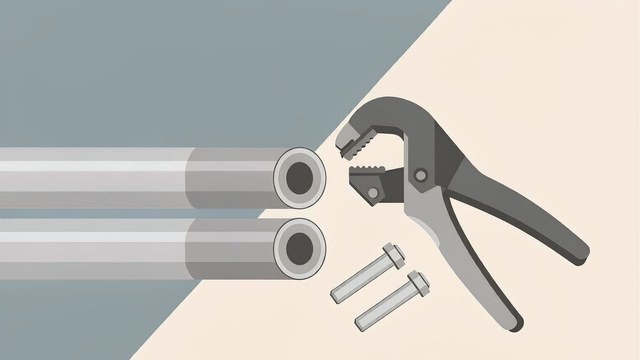

同规格的壁厚差得很明确。KBG 的 Φ16 常见 1.0 毫米，Φ20 到 Φ40 是 1.0 或 1.2 毫米；JDG 的 Φ16 是 1.5 毫米，Φ20 以上统一 1.6 毫米。两者相差 0.4 到 0.6 毫米，看数字不大，按截面积算差 30% 左右。

二、壁厚是硬门槛

GB 50303-2015《建筑电气工程施工质量验收规范》对钢导管壁厚有明确分档：潮湿场所明配或埋地暗配的钢导管，壁厚不应小于 2.0 毫米；干燥场所明配或暗配的钢导管，壁厚不宜小于 1.5 毫米。

拿这条去卡 KBG，Φ20 以上 1.2 毫米的规格就卡在门槛下面。这也是为什么不少地方的民用建筑项目实际上已经不用 KBG，图纸上直接写 JDG 或者 SC 厚壁管。

壁厚差的 0.4 毫米意味着什么，算一下更清楚。Φ20 的管子，壁厚 1.2 毫米时截面积 70.9 平方毫米，1.6 毫米时 92.5 平方毫米；抗弯惯性矩从 3144 立方毫米乘毫米量级涨到 3944，刚度高 25%。混凝土浇筑时管子被石子挤压、被振捣棒碰到，薄的那根更容易压扁，一扁就穿不进线。

注意规范用的是「不宜小于」和「不应小于」。前者留了余地，后者没有。潮湿场所和埋地暗配用 1.2 毫米的薄壁管，属于直接违规，不是习惯问题。

三、连接方式决定可靠性

扣压连接的可靠性取决于三件事：扣压钳的钳口对不对、压的点位够不够、压的力度到不到位。现场用一把通用钳子随便压两下，压痕浅，管子受振动就松。规范要求紧定式和扣压式镀锌钢导管均应选用标准的连接部件，这句话就是冲着现场乱配来的。

紧定连接靠螺钉顶紧，受力集中在一个点上，对管子壁厚更敏感。用 KBG 的薄壁管去配 JDG 的紧定管件，螺钉一顶就把管壁顶凹，连接形同虚设。这也是两种管的配件不能混用的原因。

弯管方式也不一样。KBG 壁薄，现场煨弯容易瘪，规范做法是用弯管接头；JDG 壁厚一些，可以用专用弯管器煨弯，但弯曲半径不能太小，弯扁度超标一样过不了验收。

还有一条容易忽略：暗敷在混凝土里的接头，必须有防止浆水渗入的措施。浇筑时混凝土浆顺着缝隙进去，凝固后管内堵死，后期穿线只能砸墙。这一步在图纸上不显眼，在现场是返工的重灾区。

四、接地这条最容易翻车

GB 50303-2015 第 12.1.1 条把接地写成主控项目：镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接；镀锌钢导管连接处的两端宜采用专用接地卡固定保护联结导体；以专用接地卡固定的保护联结导体应为铜芯软导线，截面积不应小于 4 平方毫米。

第 12.1.2 条更硬：钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于 2 毫米的钢导管，不得采用套管熔焊连接。这两条是强制性条文。

封熔焊的道理和消防管一样：焊接烧掉内外表面的锌层，外表面还能刷漆补救，内表面刷不到，等于把镀锌的意义废掉了。而且熔焊会在管内壁形成焊瘤，穿线时刮破绝缘层，这是一个隐蔽的电气安全隐患。

机械连接的管，如果连接处的接触电阻符合 GB/T 20041.1 的要求，可以不设跨接导线，但规范同时要求导管不应作为保护导体的接续导体。这句话常被读漏：能省跨接线，不等于能把导管当接地干线用。镀锌管当接地体另有一套讲究，见镀锌管能不能当接地体。

五、什么场所用哪种

干燥场所的明装和吊顶内敷设，KBG 够用。它轻、便宜、施工快，住宅和办公楼的照明、插座回路大量是这一类。前提是壁厚不低于 1.5 毫米，做不到就用 JDG。

混凝土暗敷、潮湿场所、室外、有振动的设备机房，用 JDG 或者 SC 厚壁管。暗敷在混凝土里，管子要承受浇筑冲击和后期装修钻孔的风险，壁厚是唯一的安全余量。

消防配电线路另有一套要求。GB 50016-2014《建筑设计防火规范》第 10.1.10 条规定，消防配电线路暗敷时应穿管并敷设在不燃性结构内，保护层厚度不应小于 30 毫米；明敷时应采取防火保护措施。这一条管的是敷设方式和保护层，管材本身还要满足壁厚要求。

进户管和穿越设备基础的位置，不宜用薄壁管。这两个地方承受的是沉降和机械冲击，一旦变形，整段线都抽不动。

管径选多大，不只看穿几根线。规范要求管内导线包括绝缘层在内的总截面积，不应大于管子内空截面积的 40%。Φ20 的管子内径 16.8 毫米，内空面积约 222 平方毫米，四成是 89 平方毫米。BV2.5 单根带绝缘层的外径按 4.2 毫米算，截面 13.9 平方毫米，除下来是 6 根。

现场经常是算出来 6 根、实际穿 8 根，穿的时候抹点滑石粉也能过去，后期要换线就抽不动了。留出余量不是浪费，是给检修留路。

弯曲半径同样要留。明配管的弯曲半径不小于管外径的 6 倍，暗配在混凝土内的不小于 10 倍，弯太急，穿线时绝缘层会被管口内沿刮破。管路长度也有界限，直线段超过 30 米、或者出现三个弯，中间就要加过线盒，不加就等着后期穿线穿不过。

六、验收五查

一查壁厚。用游标卡尺在管端量，每根管测两处，取最小值。Φ20 及以上低于 1.5 毫米的，退。

二查锌层。表面应均匀银白，不能有黑斑、漏镀、锌瘤。冷镀锌冒充热镀锌的识别方法，冷镀锌管冒充热镀锌，三招认出来里给了三种现场手段，用在电线管上同样成立。

三查管口。切口要垂直于管轴，内外毛刺要清干净。毛刺不处理，穿线时刮破绝缘层，送电后跳闸还查不出原因。

四查连接。扣压的点位和压入量要一致，紧定螺钉要拧断脖颈，配件必须是配套件。抽查按每个检验批接头总数的 10% 到 20%，隐蔽前必须查完。

五查资料。产品合格证、检测报告、出厂标识，三样齐。管身上应有品牌、规格、标准编号，光靠包装箱上的字不算数。

七、价格差与两种偷工

同规格的 KBG 比 JDG 便宜 20% 到 30%，差价全在壁厚上。一个十万米的项目，这一项能差几十万，所以投标时经常出现「按 JDG 报价、按 KBG 供货」的情况。

第一种偷工是降壁厚。把 1.6 毫米做成 1.2 毫米，外观几乎看不出，称重能看出来。第二种偷工是降锌层，用冷镀锌带钢卷制，表面亮得反光，一切开断面发黑。

防这两种，最有效的办法是封样。进场材料与封样比对，品牌、规格、壁厚、锌层颜色四项对不上就退，这一招比任何检测都省事。

采购单上还要写交货长度。电线管常按 3 米或 4 米定尺，定尺管单价略高，现场切割损耗低。一个十万米的项目，乱尺损耗按 5% 算就是五千米，比定尺贵出来的那点单价要多。包装上标明规格、壁厚、标准编号，散捆无标识的一律不收。
