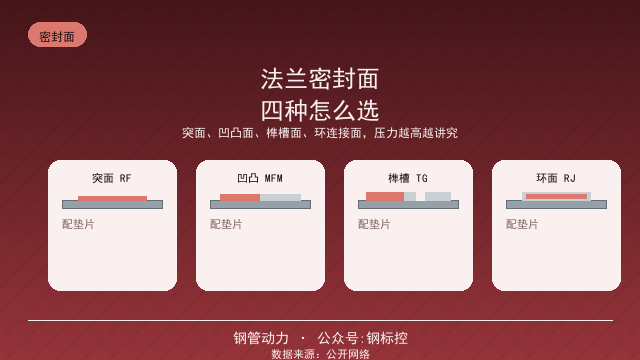

法兰能不能密封住，关键看密封面。订货单上那个 RF、MFM、TG、RJ，就是密封面形式的代号。四种密封面，从低压到高压，从普通介质到有毒介质，各有各的位置。

第一种是突面，代号 RF，也叫平面式。它的密封面就是法兰上凸起的那一圈，配平垫片或缠绕垫。结构最简单，加工最便宜，低压清水、压缩空气、普通工艺介质都用它。

突面法兰的密封面比法兰体高出一点，这凸起的一圈就是密封工作面。它配的垫片平铺在上面，靠螺栓压紧变形来密封，对介质压力和垫片材质有一定要求，压力一高就力不从心。

第二种是凹凸面，代号 MFM。一片法兰是凹面，一片是凸面，两片扣在一起，垫片正好嵌在凹槽里，不容易被挤出去。它比突面密封更可靠，用在压力中等偏上、介质有点危害的场合。

凹凸面的好处是定位。垫片放进凹槽里，不会装偏，也不怕内压把垫片往外顶。这个结构特性让它在中压、有毒、有腐蚀性的介质上用得多，比突面高一个档次。

第三种是榫槽面，代号 TG。一片开榫，一片开槽，垫片整个卡死在榫槽里。这是四种里密封最可靠的一种，垫片根本跑不出来，用在高压、有毒、易燃、易爆的介质上。

榫槽面的垫片面积小，同样的螺栓力下，垫片上压强更大，密封更严。代价是加工精度要求高，两片法兰的榫槽要精准配对，造价也上去了。

第四种是环连接面，代号 RJ。密封面是一个梯形或八角形的槽，配金属环垫。金属环垫是实心的，靠法兰螺栓压紧时金属变形来密封，扛得住高温高压，油气、炼化高压管线用它。

环连接面的密封原理和前三种不一样，它不是压垫片，是压金属环。金属环被压进环槽里发生塑性变形，贴合得严丝合缝，高温高压下也不会松弛，所以高温高压的油气介质非它莫属。

垫片必须跟着密封面走。突面配石棉橡胶板、非金属垫或缠绕垫；凹凸面配缠绕垫或金属包覆垫；榫槽面配窄垫片，材质要耐蚀；环连接面只配金属环垫，八角垫或椭圆垫，别的垫片装不进去。

密封面选错，最常见的后果是垫片压不住或者压爆。突面用错榫槽面的窄垫片，垫片一受压就从面上挤出去；环连接面硬塞缠绕垫，根本封不住。垫片和密封面是一对，必须配对。

压力是选密封面的第一把尺子。PN16 以内，突面配平垫就够；PN25 到 PN40，很多设计就上凹凸面了；PN63 往上，或者介质有毒可燃，就得上榫槽面或环连接面。

介质危害性是第二把尺子。同样是 PN16，输水的可以用突面，输有毒气体就必须上榫槽面。密封失效的后果越严重，密封面越要往严的选。

温度是第三把尺子。高温会让非金属垫片老化、金属垫片应力松弛，所以高温高压工况倾向用金属环垫和环连接面。低温工况垫片材料也要专门选。

密封面的表面粗糙度有讲究。GB/T 9124 里对密封面粗糙度有要求，太光或太糙都影响密封。太糙容易漏，太光垫片压不住，要落在标准给的区间里。

凹凸面和榫槽面有个共同的注意点：两种密封面是成对用的，一片凹一片凸，或者一片榫一片槽，订货要配对订，别订成两片一样的。突面和环连接面就简单，两片一样。

现场安装还要验密封面。密封面有划痕、凹坑、锈蚀，就要返修或报废，尤其榫槽面和环连接面，一点机械损伤都影响密封。垫片要居中，别偏了压坏。

螺栓紧固顺序也影响密封。对角对称、分遍加力，把法兰面压平，密封面受力才均匀。单边猛拧，密封面偏斜，再好的密封面也漏。

订货时把密封面代号写清楚，RF、MFM、TG、RJ 一个字母不能错。写过 RF 到了工地发现要 RJ，垫片、螺栓全都对不上，返工成本很高。

密封面代号在标准里有出处。GB/T 9124 里规定了密封面型式和代号，RF、MFM、TG、RJ 这些字母就是标准里的标记。订货单上写代号，和图纸、标准对得上，才不会出错。

垫片材质也要跟着介质选。石棉橡胶板垫片便宜，用在低压水汽；缠绕垫耐压耐温，用在工艺管；金属包覆垫用在高温；金属环垫用在环连接面。垫片材质错了，密封面再好也白搭。

密封面加工精度有公差。榫槽面和环连接面的槽尺寸、角度都有公差要求，加工不到位的法兰，两片扣不上或者压不严。验收时拿样板对一下密封面尺寸。

收尾一句话。低压普通介质突面，中压上凹凸面，高压有毒上榫槽面，高温高压上环连接面。密封面没有绝对好坏，只有跟压力、介质、温度对不对得上。
