车间里说「辊」，十句话里能听出三个不同的意思。有人按工序说，粗成型、精成型、定径；有人按朝向说，水平辊、立辊；还有人一张口就是排辊，说的却是一排小辊的排法。等再冒出一个导板，就更乱了，那东西压根不转，根本不是辊。这四样混在一起讲，订货订错、备件报错、换辊换错，都从这儿起。

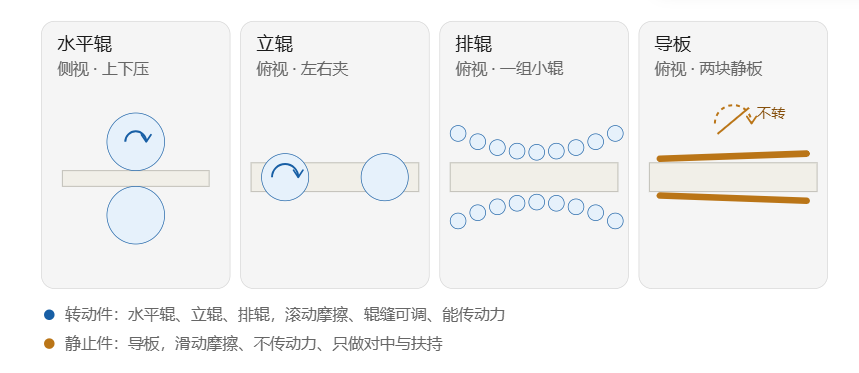

要把它们分开，先认一个前提：辊子可以用三把不同的尺子来分，工序是一把，辊轴朝向是一把，还有一把尺子问的是「它到底转不转」。三把尺子量出来的是同一台设备，所以叫法会交叉，会一个件有两个名字。

先说工序这把尺子，它是有国家标准管着的。GB/T 15546-2022《冶金轧辊术语》，2022 年 10 月 12 日发布，2023 年 5 月 1 日实施，代替了 1995 年的老版本。这份标准的第 6.27 条给焊接钢管轧辊下了定义：在辊式成型直缝焊管机组上将钢板轧制成焊接钢管的轧辊。

同一条下面还挂着一句注：按工序可分为粗成型轧辊、精成型轧辊、焊接挤压轧辊、定径轧辊和矫直轧辊。五个位置，一道一道往下排，带钢从平的进去，卷成管坯，焊上，再到定径机上整圆，末尾矫直。每个位置上的辊子干的活不一样，吃的力也不一样。

这个分法不是学者在纸上划的。GB/T 31936-2015《焊接钢管轧辊》，2015 年 9 月 11 日发布，2016 年 6 月 1 日实施，里面的硬度表就是照这五类排下来的。

粗成型辊工作面 56 到 60 HRC，均匀度 4 HRC；精成型辊、定径辊、矫直辊，以及组合式挤压辊的侧辊和下辊，工作面 56 到 62 HRC，均匀度按机组规格给 3 或 4 HRC；组合式挤压上辊和两辊式挤压辊反过来，只有 47 到 52 HRC。同一种材质，位置不同，硬度差出十几度。

所以「我要订一套成型辊」这句话在标准语境里是不成立的，得说清是粗成型还是精成型。粗成型要强度和韧性，硬度让一让；精成型要尺寸和表面，硬度提上去。报错一个字，到货的辊子装上也能转，就是寿命差一截，说不上哪儿不对。

第二把尺子是辊轴朝向，这把尺子量出来的是水平辊和立辊。水平辊的轴线是水平的，辊面从上下两个方向夹住带钢，压下量大，多数是主动辊，动力从这儿进。立辊的轴线是竖直的，辊面从左有两边夹，主要管宽度、管对中，成型段上的立辊很多是被动的，靠带钢带着转。

粗成型段常见的排法是平立交替，一架水平辊、一架立辊，水平辊把带钢压出弧度，立辊把宽度收住，不让它跑偏或者扭。精成型段立辊用得少一些，孔型已经快封闭了，靠水平辊上下合拢就够。焊接段则基本不用立辊，那个位置换成了挤压辊和导向件。

这两把尺子是交叉的，不是并列的。粗成型第三架的水平辊，工序上是粗成型辊，朝向上是水平辊，两个名字都对，说的是两件事。定径机上更能看出这点：两辊机架就是一对水平辊，四辊机架是水平辊加立辊。同样是「定径辊」，在一台两辊定径机上全是水平的，换到四辊定径机上就有一半是立着的。买备件只写「定径辊」，供应商没法报价。

第三把尺子最容易被误解，就是排辊。排辊不是某一种辊，是一排辊的排法，行业里正规叫排辊成形，也叫笼式成形，英文是 cage roll forming。它的做法是：带材被两排若干组被动小辊连续弯卷成管筒，靠的是三点弯曲原理。

具体点说，在精成形那道封闭孔型之前，用一组或者多组位置可调的成排小辊机架，把普通辊式成形里的若干主动水平机架和被动立辊机架替掉。带钢在中间走，上下两排小辊贴着它，一个点一个点地掰弯，几十根小辊合起来拼出一条包络线，等效于一个大孔型。

这技术最早的用途，恰恰是替立辊。上世纪六十年代刚起步的时候，做法是在焊接的笼形框架上装一批小辊，塞在水平机架之间，顶掉原来那几对立辊，为的是减少管坯边部的折皱。后来才发展出全排辊机，把中间的水平机架也一起取消。所以排辊和立辊的关系，一开始就是替代关系，不是并列关系。

按取消的程度分两类。全排辊成形机，从第一架初成形水平机架到精成形机架之间全部由可调排辊组成；半排辊成形机，中间还留着水平机架，配若干组可调排辊。国内机组半排辊的多，全排辊的多见于薄壁大口径线。

排辊的好处是有账可算的。小辊直径小，辊面线速度差就小，带钢和辊面之间的相对滑移小，划伤少，管面光；成型走的是下坡法，边部轨迹接近直线，边缘延伸小；换规格的时候排辊段只调位置不换辊，省下的换辊时间以班计。辊式成形换一套辊要一两个班，这个差距做过多规格的人都清楚。

短处也得说。排辊段的预变形弱，变形力往后压到排辊段和精成型段，边部容易成型不到位，对定径机的精度要求反而更高；成型段带钢的行进力不足，焊接速度可能不稳；排辊段小辊的强度和刚度有限，做高强度、大壁厚的管子吃力。这也是为什么厚壁管线上，辊式成形到现在还没被替掉。

理清楚这层，就知道「排辊」问价该怎么问。它不是一根辊，是一整套辊组，报的是排数、每排辊数、辊径、可调行程和覆盖的规格范围。按单根辊去询价，供应商只会回你一句：说清楚是哪一段。

第四把尺子是反问：它转不转。导板不转。导板是一块或者一对固定在机架上的板，装在带钢或者管坯的两侧，有的机型上下也装，工作面贴着边走，自己不转，也不传动力，更不参与压缩变形。

它干的事只有三样：对中、扶持、防摆。带钢从上一架出来到咬进下一架，中间那一段是没人管的自由段，导板就是这一段上的扶手。入口导板管进料正不正，成型段机架之间的导板管管坯摆不摆，挤压辊前面的导向件管两条边对不对齐，定径入口的导板管进定径机时不歪。

为什么这里用静止件而不用辊子，理由很实在。导板便宜、做得薄、能贴到离边部几毫米的地方、换起来快、不占机架空间。小规格薄壁管上，立辊的辊缝根本塞不进去，只有一块薄板能下去。代价是滑动摩擦，导板天生是消耗件，工作面要走油或者涂润滑，和带钢之间要留间隙，下缘不能低于孔型底线。

导板的材质按管子的脸面定。一般碳钢管用 45 钢调质加表面淬火，工作面硬度做到 40 到 50 HRC；薄壁管、不锈钢管、镀锌带这些怕划伤的，改用尼龙板或者聚氨酯板，宁可磨得快一点也不要压出印子；磨损特别凶的位置贴硬质合金片。同一台机组上三种材质并存，不奇怪。

有件事得挑明：导板在国标术语里没有独立条目。GB/T 15546-2022 收了焊接钢管轧辊、挤压辊、矫直辊这些，导板不在其中。所以各厂叫法不统一，导板、导向板、导卫板、侧导板，指的是同一个东西，也可能指飞锯、冷切机、矫直机、活套上的导向件。听到「导板」先别认，看装配图里它装在哪一段。

三种混用，出三种错。订货写「成型辊一套」，没写工序没写朝向，到货装不上，或者装上了孔型对不住；拿立辊去替导板，薄壁管上立刻见辊印，位置也不够；把排辊当单件询价，报价单拿回来发现是一整套，预算差一个量级。

现场分辨很快，三招够用。第一招盘车，转的是辊，不转的是导板；第二招看调整方式，能调辊缝、能传动力的是辊，只能靠垫片或者丝杆挪位置的是导板；第三招看磨损形态，辊子坏是辊印、粘辊、剥落、轴承卡死，导板坏是边部亮条、刮沟、边部减薄。

把这三把尺子记住，剩下的细节都能挂上去。工序决定它吃多大的力、要多高的硬度，朝向决定它装在机架的哪个方向、是不是主动，转不转决定它是备件还是易耗件。至于具体的孔型尺寸、硬度档位、导板长度角度，那是各自题目下的事，得分开算。

以上是通用分工，具体到某一台机组，还得看装配图和订货图。手上有拿不准的辊位，可以到钢管动力平台（www.tube1.cn）发图一起看，站内这些年攒下的辊位和孔型问答也都能翻。顺带一句，机组除铁用的磁棒该换了，平台上也能买磁棒。

常见问题（FAQ）

问：水平辊和立辊能互换吗？

答：不能互换。水平辊的轴线横着，立辊的轴线竖着，轴承座、机架窗口、传动接手三样全对不上，装都装不进去。成型段的立辊多为被动辊，靠带钢带着转，换成主动的水平辊，动力分配和辊面线速度都要重新算。

问：用了排辊成形，是不是就不需要立辊了？

答：粗成型段基本被替掉，精成形段还得留。排辊取代的是水平机架之间的立辊和部分水平机架，精成形那道封闭孔型仍要上下合拢的辊子，半排辊机组的中间还留着水平机架，立辊也还有。

问：导板为什么不转动，也能把带钢扶住？

答：它扶的是位置，不是形状。带钢从上一架出来到咬入下一架，中间那一段没人管，靠导板的工作面贴住边部，把横向摆动限住。对中力来自带钢边部和板面的接触，只要间隙留得对、下缘位置准，静止件一样扶得住。

问：导板用什么材料，为什么有的机组用尼龙板？

答：一般碳钢管用 45 钢调质加表面淬火，工作面硬度 40 到 50 HRC。薄壁管、不锈钢管、镀锌带怕划伤，改用尼龙或者聚氨酯，宁可磨得快也不在管面留印子；磨损特别凶的位置贴硬质合金片。

问：为什么有的定径机是两辊，有的是四辊？

答：看管径和椭圆度要求。两辊机架就是一对水平辊，结构简单、换辊快，中小口径常用；四辊机架在水平辊之外加一对立辊，横向也能压，椭圆度控制得好，大口径和薄壁管用得多。两种机架混排的定径机也有。

问：订货时怎么描述辊子才不出错？

答：按工序、朝向、机组规格三段说。先说它在哪个位置，粗成型还是精成型、定径还是矫直；再说轴线朝哪，水平还是立着；末了给机组规格和孔型图号。三样齐全，供应商才敢报价，缺一样就得来回问。
