无缝钢管缺陷之内六方

huosan22 · 发表于 2012-11-3 12:04:42

内六方是指钢管内圆呈六方状。产生在三辊定减径机上，多出现在减径量较大的中、厚壁管。

主要原因：钢管在减径过程中金属除了沿纵向流动外，还有一部份金属向横向流动，即向着阻力最小点——辊缝处内壁流动。三辊定减径机有三处辊缝，对应下一个机架的三处辊缝正好与前一个机架孔型顶部相交，所以在整个机架排列中横断面就形成六处辊缝，这使得钢管通过定减径机时呈现出两种趋向。一种趋向是前一个机架孔型顶部的金属向辊缝处内壁流动，而后一个机架孔型顶部的金属也向辊缝处内壁流动这样来回交叉，使得在钢管横断面的壁厚形成了周期性变化。另一种趋向是由于辊速差的作用，在辊缝处的线速度最大，大于金属的流动速度，金属受纵向拉应力作用而增厚很小。这两种趋向的结果使孔型在30°角处钢管壁厚增厚较多，在辊缝处壁厚增厚很少（甚至不增厚），最终使钢管内圆呈现出有规律性的六方状。

shawn1005 · 发表于 2013-9-22 21:02:07

然后呢？有图片么？这样的钢管是合格的么？

huosan22 · 发表于 2013-9-22 21:11:57

shawn1005 发表于 2013-9-22 21:02
然后呢？有图片么？这样的钢管是合格的么？

这样的钢管是不合格的

lw600903 · 发表于 2013-9-23 17:39:26

谢谢管理员，好好学习。。。。。。。。。。。。。。。。。。。。。。。。。。。。学习。

tpcozxf · 发表于 2013-10-2 10:33:58

shawn1005 发表于 2013-9-22 21:02
然后呢？有图片么？这样的钢管是合格的么？

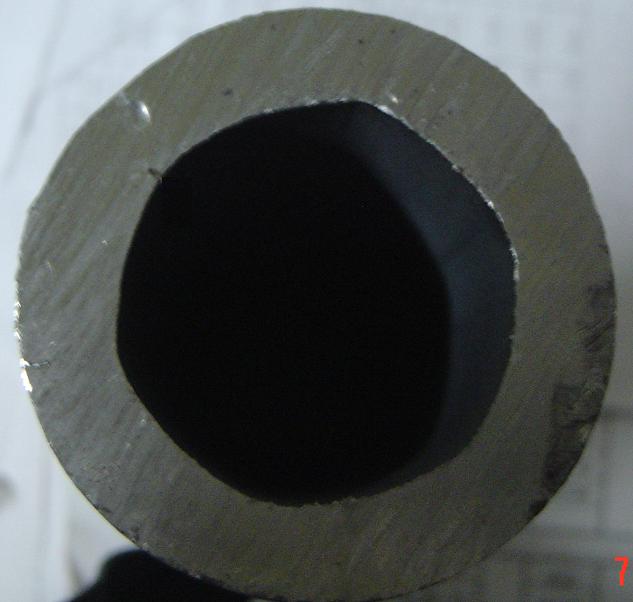

内六方

tpcozxf · 发表于 2013-10-2 10:37:35

对于三辊张力减径机，每架轧辊是相互成120º分布的，各机架间轧辊是60º交错分布，那么孔型的槽底和辊缝在各机架之间也是交错布置的。因而在三辊张力减径机中第i架的壁厚虽然在辊缝处是增加的，但在第i+1架是在槽底，壁厚是减薄的。多机架轧制时壁厚增厚减薄交替进行，但总的趋势是减薄。通常孔型底部的压下量大，大部分接触区处在前滑区形成的张力较大，管壁容易拉薄。在前后机架成60°布置的孔型中，有六个点被反复的加工，增厚减薄，最后总的趋势仍然是减薄。张力对横向壁厚不均有一定的制约，正确的调整张力可以有效地降低钢管截面上的不均匀变形,这种不均匀变形会随着后续变形工序而不断恶化。根据几何原理,变形差异越大,壁厚恶化程度越大。变形差异最大的位置是在孔型槽底和孔型侧壁的中心部位。所以在孔型底部顶点左右30°处，相对孔型底部或辊缝处的金属来说形成一段内六角增厚段，通过多机架轧制后，造成壁厚增厚累积，从而形成“内六方”的缺陷。

轻舞飞扬 · 发表于 2013-10-28 23:00:54

我感觉是你们的工艺有问题，问题在定径机，一个是钢管的压下率，再就是工艺问题。定径机是一棍一电机吗

tpcozxf · 发表于 2013-10-30 08:08:34

轻舞飞扬发表于 2013-10-28 23:00
我感觉是你们的工艺有问题，问题在定径机，一个是钢管的压下率，再就是工艺问题。定径机是一棍一电机吗 ...

定径机不是单独电机，是集体传动！不是工艺的问题，是在轧制较小规格较大壁厚时使用的定径机架多，变形量大，累计的结果！

zgjlgt · 发表于 2013-10-30 10:04:53

无聊来逛逛~

jianyi · 发表于 2014-5-11 11:39:53

深刻学习了！、
